2009年7月2日

授業支援システム 画像音声一斉転送モデル『LNET-734』新発売

高解像度対応と接続ケーブルの単線化を実現

弊社では、授業支援システムの片方向画像音声転送モデル『LNET-734』を2009年7月より発売いたします。

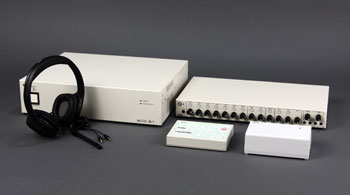

片方向画像音声転送システム『LNET-734』

『LNET-734』は、授業支援システムの片方向画像音声転送モデル『LNET-634』の後継機種に位置づけられる画像・音声を一斉に転送する片方向転送モデルです。

『LNET-734』は、先行して販売を開始しております『LNET-720』『LNET-730』と同様に、映像の転送回路の設計を新しくし、標準でUXGAやワイド解像度にも対応いたします。

また、マスター装置(親機)とスチューデントユニット(子機)の接続ケーブルについても、従来の2本組の専用ケーブルを改め、単線化(モジュラーケーブル1本で接続)を行うと共に通常のLANケーブルを使用した接続も可能にしました。
音声転送機能においても、マスター装置(先生側に設置する親機)からスチューデントユニット(学生側に設置する子機)の間を、デジタル信号に変換して音声転送を行うことにより、ノイズや劣化がなく、教室の最後段の学生のもとまでクリアな音声を転送することができます。

新しい特長

1.高解像度対応 UXGA標準対応
UXGAやワイドの解像度にも標準で対応いたします。
2.音声をデジタル転送
音声はマスター装置(親機)でデジタル信号に変換してスチューデントユニット(子機)まで転送しますので、最後尾までノイズや劣化のないクリアな音声転送を実現します。
3.単線化&通常のLANケーブルに対応
マスター装置(親機)とスチューデントユニット(子機)の接続には、弊社からご提供するモジュラーケーブルのほかに、通常のLANケーブルをご使用頂けます。 教室のLAN工事の際に、『LNET-734』の接続用ケーブルも一緒に敷設して、配線作業の効率化を図れます。
4.1台の子機に2台の中間ディスプレイ・4台の学生パソコンを接続
スチューデントユニット(子機)1台に中間ディスプレイを2台まで、学生パソコンを4台まで接続が可能です。
5.ソフトと連動が可能なファンクションボタン搭載
任意のアプリケーションをファンクションボタンに割り当てて起動することが出来ます。授業支援ソフト「レッスンアシスト」をご採用頂ければ、レッスンアシストの任意の機能をファンクションボタンに割り振ることが可能になります。(リモート電源ON・OFFなどの操作がボタンひとつで行えます)

主な特長・機能

  • ハードウェア転送方式
  • 一斉画面送信
  • 一斉音声送信
  • プロジェクタ出力
  • TBC付アップスキャンコンバータ内蔵
  • 6系統の映像入力ソース
  • 7系統の音声入力ソース
  • 注目機能(中間ディスプレイのブラックアウト)
  • ソフト連動ファンクションボタン
  • 単線化対応
  • LANケーブル接続対応
  • 鉛フリー対応
オプション(ハードウェア)
  • ヘッドセット LNET-HS
  • ヘッドフォン LNET-HP2
  • ステレオミニプラグケーブル LNT-AMM150
  • マスタースレーブ接続キット(20mまで) LNET-MS332
  • マスタースレーブ接続キット(21~50mまで) LNET-MS335
  • 中間ディスプレイ電源管理ユニット LNET-MPC
  • 液晶タブレットによるマーキング対応 LNT-LTMW17
  • LNETペンマーキングキット LNET-PSM2
  • ノートPC対応2対1切替器 LSW-RG21B
  • 19インチラック収納用L型金具(2個セット) LNT-M33LK
  • 音声セレクタ用L型金具(2個セット) LSW-S62LK
  • スチューデントユニット設置用マブネット(2個セット) LNT-SMG

※詳しくはオプション製品ページをご覧ください。

システム仕様・機器仕様

システム仕様

  • 端末接続台数(スチューデントユニット接続台数):最大50台
  • 送信画面ソース:アナログRGB×3、ビデオ(NTSC信号)×3から一つを選択
  • 対応解像度:640×480 ・ 800×600 ・ 1024×768 ・ 1152×864 ・ 1280×1024 ・ 1600×1200
  • 出力信号:アナログRGB信号
  • 接続方式:最大8ポートのデイジーチェーン方式

マスター装置 機器仕様(型番:LNET-M734)

  • 電源:AC100V ±10% (50/60Hz) 400VA 以下 ※スチューデントユニット50 台接続時
  • 外形寸法:370(W) × 280(D) × 88(H) mm(但し、突起部除く)
  • 重量:約5.0kg
  • 主な付属品:操作ボックス、マーキング用マウス、赤外線リモコン、先生パソコン接続用RGBケーブル、ダストカバー、ファンクション機能登録セットアップCD、電源ケーブル

LNET連動音声セレクタ(型番:LSW-SV73M)

  • 入力系統:ライン:7 系統(RCA ジャック×5、ミニジャック×7)、マイク:3 系統(ミニジャック×2、標準ジャック×1)
  • ライン:3 系統(RCA ジャック×2、ミニジャック×3)、ヘッドフォン:2 系統(ミニジャック×2)
  • 電源 AC100V±10% 50/60Hz 7VA 以下
  • 外形寸法 370(W)×200(D)×44(H) mm(但し突起部分を除く)
  • 重量 約2kg
  • 付属品:マスター装置間接続用制御ケーブル、電源ケーブル

※詳しくはLNET連動音声セレクタ LSW-SV73M 製品情報ページをご覧ください。

スチューデントユニット 機器仕様(型番:LNET-S734)

  • 接続ディスプレイ台数:スチューデントユニット1台につきディスプレイ装置2台
  • 出力信号:アナログRGB×2、ヘッドフォン出力×4(ステレオミニPin ジャック)
  • 入力信号 AUX 入力×4(ステレオミニPin ジャック)
  • 電源:マスター装置から供給
  • 外形寸法:140(W) × 80(D) × 47(H) mm(但し、突起部除く)
  • 重量 約150g
  • 付属品:スチューデントユニット間接続用モジュラーケーブル

発売情報

製品情報ページ

製品カタログ

発売時期

2009年7月

お問合せ窓口

株式会社ランドコンピュータ
営業部

  • 現在開発中につき、製品仕様を予告なく変更することがございます。予めご了承ください。
  • 記載されている製品仕様等は発表時のものです。
  • 最新情報は、ホームページの製品情報、製品カタログにてご確認ください。
