デジタル片方向画像転送システムLNET-830仕様

デジタル片方向画像転送システム LNET-830

システム仕様

対応信号 DVI(シングルリンク)
HDMI
転送方式 ハードウェア転送
転送方向 片方向(先生側→学生側) 一斉転送
中間ディスプレイ接続台数 / システム 最大50台
スチューデントユニット 接続台数 / システム 最大50台
対応解像度 最大フルHD(1920×1080ドット)まで
接続方式 8ライン×スチューデントユニット8台までのデイジーチェーン方式
スチューデントユニット接続に要するケーブル本数 2本

機器仕様

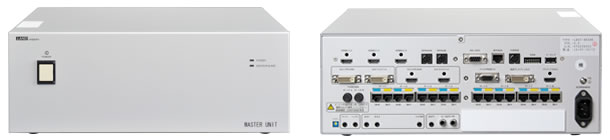

マスター装置 機器仕様

LNET-830 マスター装置

型番 LNET-M830R
入力系統

【画像】

デジタルDVI-D×1・HDMI×4・アナログRGB×1

【音声】

ライン(ステレオミニジャック)×3・マイク(ステレオミニジャック)×1
出力系統

【画像】

デジタルDVI-D×2
  • 教師用PCの折り返し用出力 ×1
  • 確認用ディスプレイ用出力 ×1
HDMI×2
  • 教師用PCの折り返し用出力 ×1
  • プロジェクタ用出力 ×1
UTP×8
  • スチューデントユニット出力用ポート ×8

【音声】

  • RCA/ステレオミニジャック ×1
  • ヘッドフォン出力×1
消費電力 300W以下
外形寸法 370(W) × 310(D) × 132(H) mm (但し突起部分を除く)
重量 約6.0Kg
付属品
  • 操作ボックス(接続ケーブル含む)× 1式
  • マーキング用マウス(延長ケーブル含む)× 1式
  • 先生PC~マスター装置間DVIケーブル(3m) × 1本
  • HDMIケーブル(3m)× 2本
  • 先生PC ~マスター装置間RS-232Cケーブル × 1本
  • ダストカバー(16個)
  • コネクタクランンプ(6個)
  • ACケーブル × 1本
  • アース線 × 1本

操作ボックス 機器仕様 ※マスター装置付属品

操作ボックス LNET-C830R

型番 LNET-C830
電源 マスター装置より供給
外形寸法 136(W)×102(D)×24(H) mm (但し突起部分を除く)
重量 約390g

スチューデントユニット 機器仕様

スチューデントユニット LNET-S830

型番 LNET-S830
接続端子 デジタルDVI-D × 1
対応台数 スチューデントユニット1台につき、中間ディスプレイ1台接続可能
電源 マスター装置より供給
外形寸法 140(W)×80(D)×28(H) mm (但し突起部分を除く)
重量 約160g
付属品 モジュラーケーブル(ケーブルは15m/10m/6m/4m/3mの中からお選びください)
  • DVIはシングルリンク、ドットクロックは150MHzまでの対応となります。UXGAには対応しておりません。
  • ファンクション設定及びロック機能はWindows対応ソフトとなります。
  • 構成イメージ図の「LANケーブル」は2本1組となります。ケーブルは弊社が製品に添付する専用ケーブルを必ずご利用ください。
  • HDCP対応のディスプレイをご用意ください。HDCP非対応のディスプレイでは正常に画像が出力されません。
  • オプションの分離統合の切替は赤外線リモコンではできません。
  • 付属のLNET専用LANケーブルは最長15mです。15mを超える長さが必要な場合は、営業部へご相談ください。
  • スチューデントユニット台数が50台を超える場合は、営業部へご相談ください。
  • 製品の仕様・デザイン等は予告なく変更することがあります。
  • LNETは、当社の登録商標です。その他の会社名・製品名は各社の商標または登録商標です。
