片方向画像転送システムLNET-50

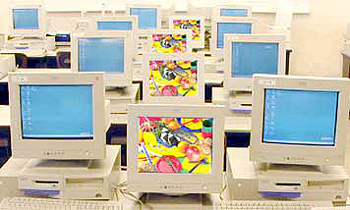

![教室](images/classroom.jpg)
ワンタッチ操作で画面転送が思いのまま
生きた教育現場をささえます。
- マーキング機能標準搭載!
- 中間モニターへリアルタイム動画転送
- リアルタイム画像送信(ハードウェア方式)
- OSに依存せず、LANとの共存も快適!!
- ハードで簡単・リアルタイム 一斉フル画面転送!
- リアルタイムでビデオ動画も送信でき、マルチメディア教室に最適
- 従来のハードウェア画像転送システムの常識をうち破る、超低価格!
特長
- 簡単なシステム構成
- ソフトに手を加えることなく、そのままシステムを組むことができます。
- 簡単操作の操作BOX
- 画像の転送や、送信ソース選択をを簡単に行えます。
- モジュラーケーブルで、画像転送
- モジュラーケーブルで、デイジーチェーン方式で画像を転送しますので、専用の太い同軸ケーブルと異なり、床形状がフリーアクセス型でない場合でも安心です。
- LANとの共存も快適
- データ系LANとは別の、画像転送の専用線を設置しますので、画像転送を行ってもネットワークのトラフィックには影響を与えません。
- 赤外線リモコンで遠隔操作
- 赤外線リモコンで、画像の送信・停止はもちろんのこと、送信ソース切換もできます。
- マーキング機能標準搭載
- 先生パソコンの画面やビデオの画面に注釈を書き込んで転送できます。
- ビデオ教材の表示
- スキャンコンバータを内蔵しており、ビデオデッキや書画装置を接続するだけで、RGBディスプレイにビデオ画像の表示ができます。スキャンコンバータにはTBC(タイムベースコレクタ)が内蔵されており、静止画も鮮明に表示できます。
- リアルタイム動画転送
- 先生のパソコンのマウスカーソルの動きや、ビデオの画面などの動画もハードウェア方式でリアルタイム転送できます。
- ひとクラス最大120台(2教室統合モード時)
- マスター装置1台で60台まで使用可能。1教室2教室分離統合の統合モードでは最大120台の大教室に対応できます。
- さまざまなOSに対応
- Windows2000・Windows95・Windows98・WindowsME・WindowsNT・Mac OS、UNIXなど様々な、OSに対応。
- 対応機種
- PC/AT互換機(DOS/V機)、NEC PC98-NX PC-9821、Macintosh、ワークステーション等。
機能一覧
マーキング機能
コメントを入れて画面転送
モニターを黒板代わりに
パソコンやビデオなどの課題画面にカラフルな書き込みをして転送できます。また、学生の解答画面に書き込みをして個別に指導ができます。書き込みは、軌跡や直線だけでなく円や四角などの図形も、自由に描画できます。
![マーキング機能](images/marking.jpg)
TBC内蔵スキャンコンバータ
ビデオデッキの静止画も
鮮やか表示
ビデオ画面をパソコンの画面に表示させるためのスキャンコンバータにTBC(タイムベースコレクタ)を内蔵しておりますので、ビデオデッキの一時静止画面もきれいに表示できます。これによりビデオ教材の活用の幅が広がります。
![TBC内蔵スキャンコンバータ](../images/common/tbc.jpg)
ビデオ画像をリアルタイムに転送
ビデオソースを2系列から選択して
パソコン画面に転送。教育効果バツグン
ビデオ入力が2系統装備されてますので、、ビデオデッキだけでなく、書画装置やビデオカメラなどを直接接続して、ワンタッチで選択・転送できます。キー操作やマウスの動き、発声時の口の動きなども含めた、教育に有効な動画が送信可能。
![ビデオ画像をリアルタイムに転送](images/lnet-50_04.gif)
先生→全員への画面転送
課題や解答を、全員にリアルタイムに
同時転送できます
先生側の画面を、学生全員に同時転送できます。また、先生の画面だけではなく、ビデオ映像も、リアルタイムで同時送信できます。先生のマウス操作の細かいポイントまで、余すことなく転送可能。
![先生→全員への画面転送](images/lnet-50_10.gif)
赤外線リモコンで遠隔操作
離れた場所でも
ボタン一つで画像転送
画像の送信開始・送信停止や、何の画面を送るかを切り換えるソース選択も赤外線リモコンを使って、切り換えることができます。
![赤外線リモコンで遠隔操作](images/lnet-r50.jpg)
操作BOXで簡単操作
簡単操作で画面転送
操作BOXでのボタン操作で、簡単画面転送。画面ソース選択も、簡単なボタン操作で自由自在に行えます。
![操作BOXで簡単操作](images/lnet-c50.gif)
簡単画像転送
パソコンの電源を入れなくても
ビデオの画像のみを送信可能
学生のパソコンの電源を入れなくても、学生モニターの電源さえ入れれば、画像転送が可能です。従ってパソコンを操作しなくてもビデオ画像の転送ができますので、パソコン教室が手軽に、多目的なビデオ教室になります。
![簡単画像転送](images/lnet-50_06.gif)
接続構成
機器構成
型番 | 品名 | 備考 |
---|---|---|
LNET-M50 | LNET-50マスター装置 | 画像転送装置先生用 |
LNET-B50 | LNET-50ブランチ装置 | 画像転送装置中間ディスプレイ用 |
LNET-MS52 | マスタースレーブ接続キット(~20m) | 1教室2教室分離統合機能用 |
LNET-MS55 | マスタースレーブ接続キット(21~50m) | 1教室2教室分離統合機能用 |
- ※1教室2教室分離統合機能をご使用になる場合、マスター装置2台とマスタースレーブ接続キットが必要です。
構成例
構成人数 | 20 | 30 | 40 | 50 | |
---|---|---|---|---|---|
中間ディスプレイ 台数 | 10 | 15 | 20 | 25 | |
ユニット数 | LNET-M50 | 1 | 1 | 1 | 1 |
LNET-B50 | 10 | 15 | 20 | 25 |
機器仕様
マスター装置(先生用)
![マスター装置(先生用)](images/lnet-m50_00.jpg)
型番 | LNET-M50 |
---|---|
端末接続台数 | 最大60台(RGBモニターを使用) |
入力ソース | コンピュータ2系統(アナログRGB)とビデオ2系統の中から1つを選択 ※NTSC信号はスキャンコンバーターにより、RGB信号に変換して分配※2 |
結線方式 | 4ライン × 15端末までのブランチ方式 |
対応解像度 | 640 × 400 ・ 640 × 480 ・ 800 × 600 ・ 1024 × 768 ・ 1152 × 864 ・ 1280 × 1024※1 |
接続状態 | デイジーチェーン方式 |
消費電力 | AC100V ±10% (50/60Hz) 160W以下 |
外形寸法 | 85(W) × 300(D) × 170(H) mm |
重量 | 3.0kg |
付属品 |
|
ブランチ装置(学生用)
![ブランチ装置(学生用)](images/lnet-b50_00.jpg)
型番 | LNET-B50 |
---|---|
接続モニター台数 | モニター1台につきブランチ装置1台 |
対応解像度 | 640 × 400 ・ 640 × 480 ・ 800 × 600 ・ 1024 × 768 ・ 1152 × 864 ・ 1280 × 1024※1 |
出力信号 | アナログRGB信号 |
外形寸法 | 138(W) × 78(D) × 50(H) mm |
重量 | 0.18Kg |
付属品 |
|
- ※1640 × 400 ・ 640 × 480 ・ 800 × 600 ・ 1024 × 768はリフレッシュレート60~75Hz、1152 × 864 ・ 1280 × 1024はリフレッシュレート60~72Hzでご使用いただけます。
- ※2ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
