統合ケーブルセット
LNT-DM50/DM100
- 授業支援システムを2システム使って2教室分離統合機能を実現します。
- 2教室を統合して大教室として使用したり、各々個別の教室として授業を行うことができます。
製品概要
統合ケーブルセットは、2教室の『LNET』システムを1つに統合して2教室分離統合機能を実現するためのオプションです。
標準機能では2つの教室にある授業支援システムを各々の教室用の別システムとして運用しますが、「統合ケーブルセット」をご購入いただきますと、2教室の授業支援システムを統合して1つの教室と見立てた運用が可能となります。マスター装置はLNET-M830T/LNT-M830LT/LNET-M834T/LNT-M834LT/LNET-M930Tの何れかが必要です。
2教室分離統合機能では、2つの教室を別々に使用するモード（分離モード）と、1つのシステムとして運用するモード（統合モード）を任意に切り替えることができます。
統合モードでは、2教室のうち、一方の教室を主教室とし、他方を副教室という形の1つのシステムとしての運用を可能にすることで多人数の学生に対して講義を実施できるため、物理的な教室の枠にとらわれることなく、自由な講義を展開していただけます。
『LNET』のマスター装置同士を専用のケーブルで接続することで構築は完了しますので、シンプルな機器構成を維持することができます。

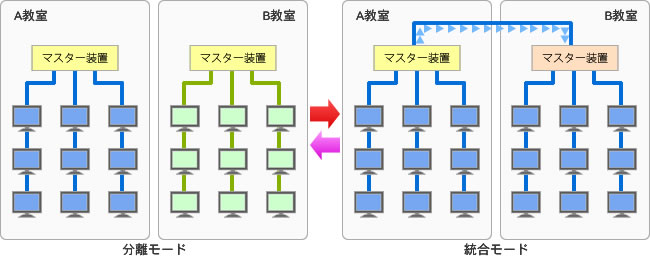

統合イメージ図
【分離モード】
2つの教室（A教室、B教室）を各々別の教室として運用するモードです。
【統合モード】
2教室全体を1つのシステムとして操作することができます。いずれかの教室が主教室となり、『LNET』の操作を行います。主教室はどちらの教室も選択いただけますので、講義に応じてご選択ください。

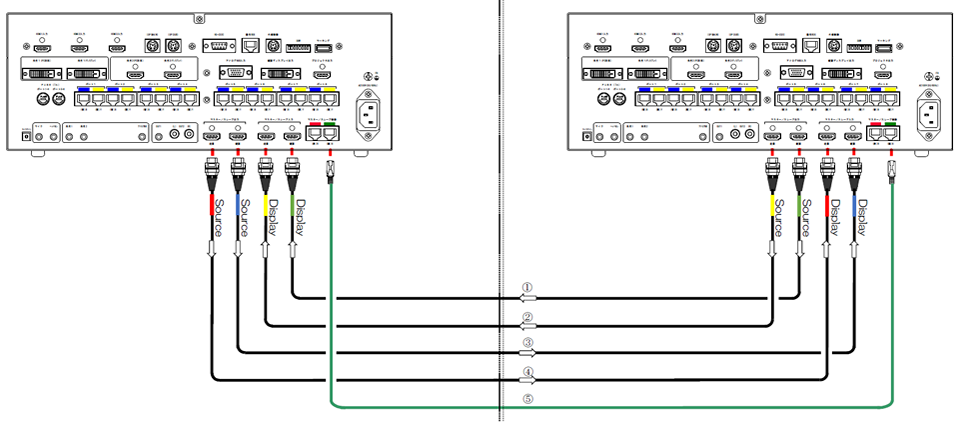

接続イメージ図
適用製品
| 型番 | 適用 |
|---|---|
| LNT-DM50 | マスター装置間の長さが6m～50mの場合 10m、20m、35m、50mの長さでご指定頂けます。 |
| LNT-DM100 | マスター装置間の長さが100mの場合 |
5m以下を希望される場合は、販売会社様でご準備お願いします。
製品構成
LNT-DM50/DM100
- HDMI光ケーブル × 4
- マスター装置間モジュラーケーブル（緑） × 1
- HDMI抜け防止器具 × 8
有害物質の使用を制限したRoHS指令に対応 ～ 環境に配慮した製品作り
環境に配慮した製品作りの取り組みとして、人体や環境に有害な10種類の物質の使用を制限したRoHS指令に対応しています。（RoHSは10物質対応(EU)2015/863です）
