対応解像度はVGA～最大WUXGA（1920×1200）まで対応します。ワイドディスプレイにも対応していますので、幅広い用途にお使い頂けます。
映像周波数帯域は高解像度の154MHzまで対応します。
パソコン画面を３分配するアナログRGB分配器
- 本製品は製造・販売を終了しました。
アナログRGB分配器
LMS-A13
製品概要
アナログRGB分配器『LMS-A13』は、パソコンモニターのアナログRGB信号を3分配して出力するモニター分配器です。対応解像度は、最大WUXGA（1920×1200）までのRGB画像に対応し、高解像度の鮮明が画像を分配することが可能です。
- ※カスケード接続での動作保証はしておりません。分配台数が多い場合は、「授業支援システムLNET-720」 が画像分配機能を持っていますので、こちらをお勧めします。
特長
3分配
パソコンのモニター信号（アナログRGB信号）の入力１系統を３ポートに拡張・分配します。
信号を増幅
アナログRGB信号はケーブルを長くするとノイズの影響を受け、信号が減衰することがあります。アナログRGB分配器 LMS-A13では、信号増幅回路を内蔵していますので、ケーブルを延長してもクリアな画像を分配することができます。
解像度
アナログディスプレイに対応
接続端子は標準のアナログディスプレイ用のミニD-Sub（15ピン）を採用していますので、お手持ちの一般的なアナログディスプレイを接続頂けます。
環境に配慮した鉛フリーに対応
環境に配慮した製品作りの取り組みとして、人体や環境への影響が懸念される鉛の使用を規制した、鉛フリーに対応しています。

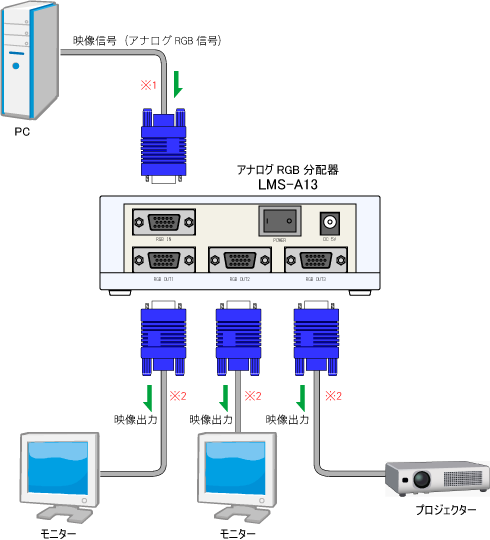

接続例
- ※1入力側のRGBケーブルは最長5mです。
- ※2出力側のRGBケーブルは最長10mです。
仕様
| 対応解像度 | VGA・SVGA・XGA・SXGA・UXGA・WUXGA （旧PC-9800シリーズ、ゲームマシン、ハイビション等は変換コネクタ等が必要になります） |
|---|---|
| 映像周波数帯域 | 154MHzまで対応 |
| 通信方式 | DDC、DDC2、DDC2B（コネクタ1のみ）に対応 |
| 入力端子 | D-Subミニ15ピンコネクタ×１（アナログRGB信号） |
| 出力端子 | D-Subミニ15ピンコネクタ×３（アナログRGB信号） ※コネクタ１はプラグ＆プレイ機器接続用 |
| 消費電力 | AC100V 1.8W以下（2.5VA以下） |
| 外形寸法 | 140(W) × 80(D) × 47(H) mm （但し突起部分を除く） |
| 重量 | 約220g |
| 付属品 |
|
オプション
机や壁、床などに固定するための取付金具です。
| 品名 | 型番 | 適用 |
|---|---|---|
| ブランチケース取付金具 | LNT-STUTK | 机や壁、床などに固定するための取付金具 |
「ブランチケース取付金具」の詳細は下記リンクより製品ページをご覧ください。

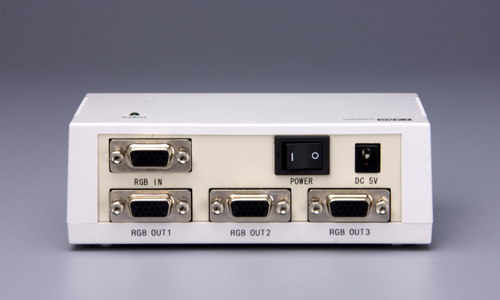

製品写真

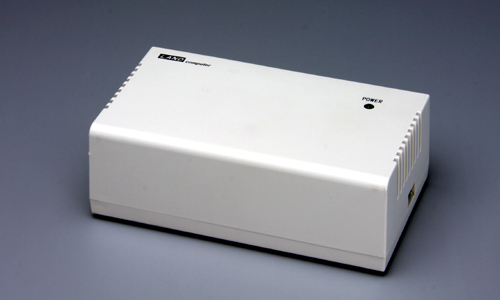

上面
ダウンロード情報
製品マニュアル（ユーザーズガイド・使用説明書）のダウンロード
マニュアル（ユーザーズガイド・使用説明書）をPDF形式でご覧いただけます。
下記のリンク先のダウンロードページよりファイルをダウンロードしてください。
関連情報
画像を多分配したい場合 ～授業支援システムのお勧め～
アナログRGB分配器「LMS-A13」をカスケード接続をした場合、RGBケーブルの質やコネクタ部分の接触抵抗などで、アナログ信号の特性上、徐々に劣化していく可能性があります。
分配数が多い場合は、授業支援システムの片方向画像転送システム『LNET-720』が画像分配機能を持っていますので、ご検討ください。
