ビデオチャット対応の学校向けHDMI切替器

ビデオチャット対応シームレスセレクター LMS-GC53U 製品イメージ
  • HDMI入力4
  • アナログRGB入力1
  • HDMI出力3
  • USBキャプチャー出力1
  • スケーリング機能1080p出力
  • PinP機能搭載
  • 外部制御RS-232C
  • 外部制御接点
  • RoHS対応
  • 操作シート抗菌仕様
  • 品名:ビデオチャット対応シームレスセレクター
  • 型番:LMS-GC53U
  • 価格:オープン価格
目次

概要

「ビデオチャット対応シームレスセレクター LMS-GC53U」(以下、LMS-GC53U)は、対面授業とオンライン授業を組み合わせた「ハイブリッド方式」の授業に適した学校向けHDMI切替器です。4入力のHDMI機器の画像・音声を切替えて3分配で出力します。また、入力にはアナログRGBと音声入力端子を装備し、出力にUSB(Type-C)も備えていますので、多様なデバイスを切替えて使用できます。

対面授業ではパソコン、書画カメラなどの教材画像を室内のプロジェクターや電子黒板に提示し、同時に、ZoomやMicrosoft Teamsなどのビデオチャットツールやウェブ会議システムにより同じ教材画像を配信してオンライン授業を並行して進めることができます。
ピクチャー・イン・ピクチャー機能を装備していますので、教材画像の中に説明中の先生の映像を入れるなどの方法をとれば、オンライン授業を受ける生徒も対面授業に近い感覚で授業を受けることができます。
また、GIGAスクール構想などにより児童・生徒に配られた端末にも直接映像を配信することができますので、通常時の授業においてICT教育を進めるツールとして活用できます。

オンライン授業でも教室内での対面授業においても、従来の一斉授業と変わらない感覚の簡単操作でスムーズな授業運営をサポートします。

対面授業とオンライン授業の両方に対応

LMS-GC53Uは、通常時に行う対面授業では普通教室やPC教室に設置されたプロジェクターや大型ディスプレイへの教材画面のHDMI切替器として活用できます。非常時には、ビデオチャットツールをインストールしたホストPCと接続して、教材映像を配信してオンライン授業を行うことができます。
対面授業とオンライン授業を同時並行で進める「ハイブリッド方式」の授業にも対応できます。

対面授業とオンライン授業の両方に対応

ビデオチャット対応

LMS-GC53UはUSB(Type-C)の出力端子を備えています。任意のビデオチャットツールをインストールしたパソコンとUSBで接続すれば、本セレクターを外部カメラとして認識させて、入力機器の映像・音声をビデオチャットツールに取り込むことができます。これにより、本セレクターに接続した機器の映像・音声を、オンライン授業を受ける学生に教材として配信することができます。
オンライン授業でも対面授業と同様に、ビデオカメラ映像、PC画面、書画カメラ、ブルーレイプレーヤーなどの様々な教材映像・音声を活用した授業を行うことができます。

ビデオチャットツールのホストPCと接続してオンライン授業を実施
  • ビデオチャットツールは「Zoom」、「Microsoft Teams」、「Cisco Webex」、「Google Meet」に対応。
  • 著作権保護信号(HDCP)つきコンテンツは配信不可。
  • 動画はビデオチャットツールの性能に依存してコマ落ちします。

ピクチャー・イン・ピクチャー機能でより便利に

ピクチャー・イン・ピクチャー(PinP)機能は、選択中のソース画像の一部に別のソース画像を小さく表示する機能です。LMS-GC53Uに接続された映像ソースのうち、2ソースを選択して2画面を同時に表示できます。

メインソースに板書映像やパソコン映像を選択し、先生を映した映像をサブソースに指定すれば、オンライン授業を受ける学生にも授業のライブ感が伝わります。また、操作する先生の手元を映したカメラ映像など、教材映像の補助映像としてサブソースを活用する事もできます。

ピクチャー・イン・ピクチャー機能でより便利に
  • メインソースは操作ボックスの画面選択ボタンで任意の時点で変更することができます。
  • サブソースはLMS-GC53Uの起動中は固定になります。サブソースの変更は、LMS-GC53Uの電源OFF状態でDIPスイッチの設定変更で行います。
  • サブソースの表示位置は、左上、右上、右下、左下から選択できます。
  • サブソースの表示サイズは、メインソースの約9分の1、約16分の1のいずれかを選択できます。

シンプルで直感的な操作性

LMS-GC53Uの操作は、セレクター本体とは別の専用の操作ボックスにて行います。最小限のボタンによるワンタッチ操作で、ソース名を選択するだけで提示したい教材の切替えができます。

オンライン授業を行う場合でも、ビデオチャットツールの設定が完了すれば、対面授業の時と同様のワンタッチ操作で教材を配信することができます。オンライン授業の場合の独自の操作というものはなく、また、チャットツールの違いによって本セレクターの操作が異なることもありません。普段、パソコンの操作をされない方でも簡単に使って頂けます。

特長と機能

ばらばらに導入された教材機器を便利に活用

教室に取り付けられているプロジェクターや電子黒板、必要に応じて持ち込まれるノートパソコンやタブレットなど、ばらばらに導入された機器をLMS-GC53Uに接続して、教材の入力装置や提示装置の切替器として手元で一元的に制御し、多数の入出力機器をスマートに活用することができます。

対面授業
ばらばらに導入された教材機器を便利に活用
オンライン授業
ばらばらに導入された教材機器を便利に活用

豊富な入出力端子

入力端子は、HDMIを4系統とアナログRGBを1系統、RGB画像とセットになるステレオミニピン × 1、マイク × 1を装備。デジタル機器のみならず、既存のアナログ機器も従来通り利用できます。ビデオカメラ映像、PC画面、書画カメラなど、授業に合わせて最大で5つのソースの映像・音声を切替えてスムーズに授業を進めることができます。本セレクターに接続した機器の映像は全て出力できるので、各教員が持ち込んだノートパソコンやタブレットといった様々なデバイスを活用することができます。

出力にはHDMIの3出力に加えて、音声出力としてステレオミニピン × 1、RCA × 1を装備。HDMIで接続したノートPCなどの音声も、ステレオミニピンやRCA端子で出力しますので、選択した教材機器の音声を室内スピーカーで聞くことも可能です。(HDMIで接続した画像提示装置にも、映像と音声を出力します。)

また、本体前面にUSB(Type-C)出力を装備。任意のビデオチャットツールをインストールしたパソコンに外部カメラとして接続することができます。ビデオチャットツールにより映像・音声を配信することで、オンライン方式の授業にも対応します。

前面にHDMI入力 x 1、USB(Typer C)出力 x 1
背面にHDMI入力 x 3、アナログRGB入力 x 1、HDMI出力 x 3の他に音声端子でステレオミニ、マイク、RCAを搭載

スケーリング機能によりフルHDで出力

ご利用になりたい教材機器の解像度がばらばらでも、出力解像度はフルHDに変換します。

教室に複数の教材機器を備える場合、各機器で解像度がばらばらなことが多くあります。
例えば、「スクエア表示の書画カメラ」「ワイド表示のノートパソコン」「ワイド表示のBlu-ray」など解像度の異なる教材機器を使う場合、一般的なHDMI切替器ではソース画像を切り替える度に出力解像度が変更されるため、ディスプレイなどの表示装置はその度に画面表示をリフレッシュする動作になります。

LMS-GC53Uはスケーリング機能を搭載していますので、入力機器の解像度が各々異なっていてもスケーリングしてフルHDの解像度で出力します。
例えば、「ワイド表示の1600×900ドットのノートパソコン」「ワイド表示の1920×1080ドットのBlu-rayプレイヤー」「スクエア表示の1280×1024ドットの書画カメラ」を教材機器として利用する場合も、出力をフルHDに固定することで、画像を切り替えた時も信号の乱れがなく、ディスプレイなどの画像提示装置を安定させることに繋がります。

プロジェクターや電子黒板の安定性を向上させます

一時的に画像を見せなくするブラックアウト機能

授業中は常に画像を映し続けるのではなく、時には何も映したくないタイミングがあります。このような時は、ブラックアウト機能により、ワンタッチで黒い画像を出すことができます。再び画像を映すには、同じくワンタッチでブラックアウトを解除できます。

プロジェクターや電子黒板の電源をOFFにする必要もなく気軽に切り替えてお使いいただけます。

一時的に画像を見せたくないときはブラックアウト

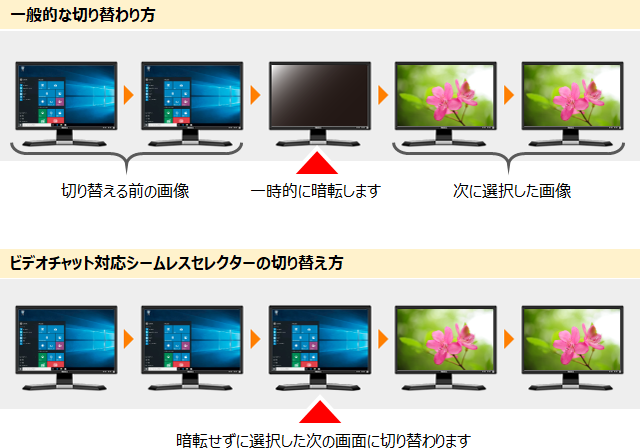

シームレス切替機能による途切れない画面切替を実現

ソース画面を切替える時に出力側の画面表示に途切れがなく、スムーズな切替えを行うシームレス切替機能を搭載。切替える時の画面表示のもたつきを緩和します。

画像を切り替えて運用してもスムーズな映し出し

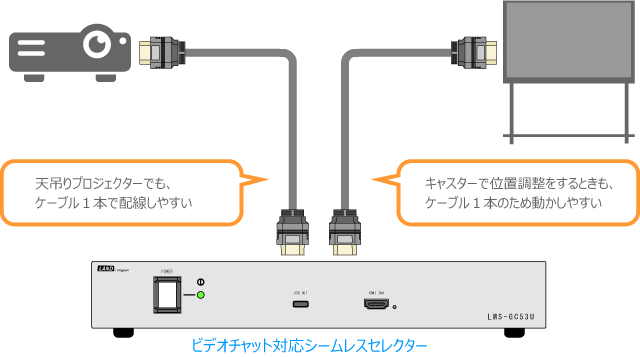

セレクターからプロジェクターや電子黒板まではケーブル1本で接続

LMS-GC53UはHDMI出力 × 3(1系統)を装備しており、HDMI接続に対応したプロジェクターや大型ディスプレイを接続できます。有線接続なので、遅延がないリアルタイムの映像を出力します。出力先のプロジェクター等との接続はケーブル1本なので、配線がスッキリして見栄えも綺麗に纏めることができます。

セレクターからプロジェクターや電子黒板まではケーブル1本

外部機器の制御

パワーディストリビュータ連動によるAV機器やプロジェクターの電源のON/OFF、電動スクリーンの昇降、停止など、LMS-GC53Uの操作ボックスから外部機器を制御することができます。

RS-232C制御で、特定メーカー()のプロジェクター電源のON/OFFが可能になります。
また、接点制御で、電動スクリーンの昇・降・停止やパワーディストリビュータ連動も可能で、操作ボックスで制御することができます。

PJリンクに対応したプロジェクターであれば、オプションの「PJリンクアダプター」を使用して、プロジェクターの電源ON/OFFを操作ボックスから制御することができます。

  • 対応するメーカーについては、弊社営業部までお問い合わせください。
  • オプションの「PJリンクアダプター」については、本ページ下をご覧ください。

セレクター本体から独立した操作ボックスで、教卓の上はスッキリ

教材機器を接続するセレクター本体と操作ボックスを分けることで、机上を常にスッキリした状態に保つことができます。

セレクター本体は、ACアダプターやHDMIケーブル、RGBケーブルなど複数のケーブルを接続しなければなりません。しかし、見える場所にケーブルが乱雑にあるだけで、ストレスを感じる方は少なくありません。
LMS-GC53Uは、セレクター本体をラックなどに収納して操作ボックスだけを机の上に置く分離スタイルを採用しています。セレクター本体と操作ボックスの間はLANケーブル1本の接続なので、机周りを不要に乱すこともありません。
また、セレクター本体を収納することで、生徒が好奇心からケーブルを抜き取る心配も格段に減ります。

セレクター本体と操作ボックスを分けたので、教卓の上はスッキリ

抗菌仕様の操作ボックス

多くの先生が触れる操作ボックスの操作面は、抗菌仕様となっています。

抗菌仕様の操作ボックス

19インチラックへの収納に対応

セレクター本体は19インチラックに収納することができます。(オプションの取付金具LMS-G52LKが必要)

また、ご要望により、壁面へ取付することも可能です。ご利用になる教室環境に合わせて、セレクターの収納方法をカスタマイズいたします。(特注対応につき別途ご相談ください。)

19インチラックに収納

オンライン授業の課題とビデオチャット対応シームレスセレクターの活用

GIGAスクール構想により、児童・生徒1人1台の端末の配布と高速大容量の通信ネットワークの整備が進められており、児童・生徒がインターネットに繋がった端末を使い、教員がパソコンを含めたデジタルデバイスを使って教材を提示しながら進める授業スタイルがスタンダートになります。
今後は、情報系以外の先生もこれらの機器を活用した授業を求められます。このため、どの教科の先生も簡単にシステムを活用して授業を進める事が今後の現場における課題とされています。
「ビデオチャット対応シームレスセレクター LMS-GC53U」の活用は、教員・システム管理者・教育委員会などの各々の立場の方が直面する課題解消の一助となり、今後に期待されるオンライン授業の展開を支援します。

教員の課題と解決

ビデオチャットに参加するのは簡単だが、主催して進めるのは難しい

  • ビデオチャットの操作に慣れないため、スムーズに使えない。
  • 先生のカメラ映像とパソコン画面以外にも通常授業のように紙のテキストや実物サンプルの提示を簡単に行いたい
  • 画面共有の操作方法がわからない。切替操作に時間がかかる。
  • 持ち込みのタブレットを使いたい。

操作ボックスの操作だけで対面授業もオンライン授業も

操作がシンプル

チャットツールで会議の初期設定が完了すれば、画面共有の方法や外部カメラの都度の設定など、各ツールに合わせた操作を個々に覚えなくても、提示する教材画像を切替えながら授業を進めることができます。授業の進行はボタン操作のみで、覚えることが少ないから初めてでも安心してオンライン授業に取り組めます。

ボタンを押すだけの簡単操作
操作ボックスのボタンを押すだけの簡単操作
複数ソースの活用

通常、ビデオチャットツールの機能で画面配信が可能なものは、カメラ映像(内部/外部)とチャットソフトをインストールしているパソコン画面になります。LMS-GC53Uをご利用いただければ、パソコンとカメラ以外にも複数のソース機器を活用できますので、授業の幅が広がります。
例えば、チャットソフトをインストールしていないパソコンやタブレットもHDMIやアナログRGB端子に接続するだけで画面配信が可能です。また、ビデオチャット用のパソコンと教材提示用のパソコンを分ける事で、各々のパソコンの負荷が少なくて済みます。

対面授業とオンライン授業の同時平行に対応

通常時の対面授業でも緊急時のオンライン授業でも活用できます。

対面授業で教材をプロジェクターに提示する操作と、ビデオチャットを使用している学生端末に配信する操作は、同じ1つの切替え操作で画面を送ることができるので、対面授業とオンライン授業で学生が混在していても同時に授業を進めることができます。

システム管理者の課題と解決~ 情報教育以外の先生も利用するので負荷は大きい ~

ツールの操作指導に時間がかかる

  • GIGAスクール構想で「1人1台端末」の本格的な活用を進めるためには、情報担当以外の教員も簡単に利用できる必要がある。
  • オンライン授業を進めたくても、ビデオチャットツールに不慣れな先生が授業を行う場合に、システム管理者が授業の開始から終了まで立ち会って操作をフォローすることはできない。

ビデオチャットツールの初期設定をすれば、オンライン授業を開始できる

システム管理者は、教員用パソコンにビデオチャットツールをインストールして初期設定を行い、LMS-GC53Uを外部カメラとして認識させれば、準備完了です。
その後は、授業で利用する教材機器をLMS-GC53Uに接続すると運用開始できます。

先生はLMS-GC53Uの操作ボックスのボタン操作をするだけとなりますので、システム管理者の立ち会いは不要。スムーズに運用が行えます。

オンラインで操作アシストも可能

パソコンのリモート制御用アプリケーションソフトを活用すれば、システム管理者が自席から各教室のパソコンの設定や変更を遠隔操作で行うことがきます。ビデオチャットツールや授業で使用する他のアプリケーションなどの操作アシストも簡便に行えます。

  • リモート制御用のアプリケーションソフトが入っている想定です。
    弊社製品「マルチスキャン画像表示ソフト」でもリモート操作が可能です。詳しくは営業担当までお問い合わせください。

教育委員会の課題と解決~ 非常時だけではなく、無駄なく利用したい ~

  • GIGAスクール構想で端末を配布した後、どうやって活用する?
  • 今般の非常時にあってオンライン授業の要請は逃れられないが、このためだけの機器購入はムダが多い。これを機にGIGAスクール構想を進めたりBYOD環境を整備したい。
  • コロナ禍下で教室収容人数を減らしたい。(「対面授業とオンライン授業の同時平行に対応」を参照ください)
  • 教科書や教材のデジタルコンテンツを揃え、教員のICT活用についての指導体制を整えなければならないが、一朝一夕に進むものではない。学生一人に1台タブレット等の端末を配るとして、コロナ禍終息後、どのようにすれば有効活用できるか?

GIGAスクール構想で配布した端末の活用やBYOD環境にも対応

インターネットの接続環境があれば、LMS-GC53Uとビデオチャットツールの利用により、GIGAスクール構想で配布した端末やBYODの端末に教材画面を配信することができます。

通常時 非常時を問わず、ビデオチャットツールの録画機能や別途録画機器を利用してLMS-GC53Uで配信している映像をアーカーイブに残してサイトにUPしておけば、自習や非常時のオンライン学習にも、自宅学習での教材動画としても活用することができます。

2つの映像を1画面に表示するピクチャー・イン・ピクチャー機能を利用して教材の提示と共に説明する先生のカメラ映像を同時に録画しておけば、よりわかり易く、対面授業に参加している感覚の教材を作成することができます。

教室内でも、端末を家に持ち帰った時も、同じ操作で配信画面を確認できる

学生に配布された端末に対してビデオチャットツールを利用して画面の配信ができるので、自宅でも学校でも同じ操作で見本となる画面を確認しながら授業に参加できます。

LMS-GC53Uを使用して提示・配信した教材や授業動画をサーバーに置く事で、学生は主体的に自宅学習の際の教材として有効活用することができます。弱点克服や、理解が難しい授業内容を反復して動画を見る事でカバーする事ができます。

構成・機器イメージ

構成イメージ

機器構成イメージ
  • HDMIケーブル長が5mを超える場合は、HDMI延長器もしくはイコライザ付の長尺ケーブルをご用意下さい。

機器イメージ

■ビデオチャット対応シームレスセレクター 本体 【型番:LMS-GC53U】

ビデオチャット対応シームレスセレクター LMS-GC53U
ビデオチャット対応シームレスセレクター LMS-GC53U

外形寸法:300(W) × 160(D) × 44(H) mm  突起部除く
(※ゴム足をつけた場合のイメージ図)

■専用操作ボックス(付属品)

専用操作ボックス

外形寸法:136(W) × 102(D) × 24(H) mm  突起部除く

仕様

機器仕様

■本体 型番:LMS-GC53U
入力 映像 HDMI × 4 アナログRGB × 1
音声 ステレオミニピン × 2(RGB入力とマイク入力)
出力 映像 1系統4分配(HDMI × 3 USB Type-C × 1<USB3.1推奨>)
HDMI入力1のスルー出力HDMI × 1
※スケーリング機能搭載(1080Pの固定出力)
音声 ステレオミニピン × 1 RCA × 1
入力対応解像度 VGA, SVGA, XGA, SXGA, 480P, 720P,WXGA⁺⁺, 1080i, FullHD
出力解像度 FullHD(1920 × 1080)
その他 接点端子, RS-232C端子
消費電力 最大12W以下/スタンバイ8W以下
外形寸法 300(W) × 160(D) × 44(H) mm(※突起部を除く)
重量 1.6Kg
動作環境条件 気温:10~35℃ 湿度:20~80%
主な付属品 操作ボックス × 1, 操作ボックス接続用ケーブル 5m × 1, USBケーブル(Type-C-Type-Aケーブル)× 1, コネクタクランプ(HDMI抜け防止) × 7, ACアダプター × 1,アース線 × 1, 取扱説明書 × 1, クイックガイド × 1, ファンクションキー用シール × 1
  • WXGA++は97.8MHz及び108MHz、フルHDは138.5MHz及び148.5MHzに対応
  • RGB入力は、1080iとWXGA++(97.8MHz)に非対応です
■操作ボックス
電源 LMS-GC53U本体より供給
外形寸法 136(W) × 102(D) × 24(H) mm (突起部を除く)
重量 約390g

HDCP対応

HDCP(High-bandwidth Digital Content Protection)は、映像再生機器からディスプレイなどの表示機器にデジタル信号 を送受信する経路を暗号化し、コンテンツが不正にコピーされるのを防止する著作権保護技術(コピーガード)のひとつです。DVIやHDMIなどの接続を経由するデジタルコンテンツの転送で暗号化し不正コピーを防ぎます。

HDCP対応

HDCPに対応していますので、HDCP(著作権保護技術)で暗号化されているデジタルコンテンツも問題なく転送することができます。

株式会社ランドコンピュータは、HDCPのライセンス管理団体 Digital Content Protection LLC に正式に加盟し、ライセンス認証を取得しています。

有害物質の使用を制限したRoHS指令に対応 ~ 環境に配慮した製品作り

環境に配慮した製品作りの取り組みとして、人体や環境に有害な10種類の物質の使用を制限したRoHS指令に対応しています。(RoHSは10物質対応(EU)2015/863です)

RoHS対応

抗菌仕様

株式会社ランドコンピュータでは抗菌製品技術協議会(SIAA、以下「SIAA」)に入会し、抗菌加工製品の登録を行いました。SIAAとは、適正で安心できる抗菌・防カビ加工製品の普及を目的とし、抗菌剤・防カビ剤および抗菌・防カビ加工製品のメーカー、抗菌試験機関が集まってできた団体です。

SIAA ISO22196 抗菌加工
  • 操操作ボックスの操作シート面は抗菌仕様です。フィルム表層に、超微粒子の銀系抗菌剤を塗布し、高い防臭性と抗菌性能を付与しました。耐水試験(区分3:90 度×16h)・耐光性試験(区分2: キセノンランプ60W/ ㎡ ×100h)24時間後における滅菌率(大腸菌、黄色ブドウ球菌)が99%以上。JIS Z2801 適合SIAA マーク取得素材を使用。
  • 医療用途としての薬事効果を認可された商品ではありません。また効能・効果を保証するものではありません。

オプション

GC52用L型金具
  • 型番:LMS-G52LK
  • 価格:オープン価格
  • 概要:LMS-GC53U本体を19インチラックに固定する金具(2コセット)
PJリンクアダプタ
  • 型番:LAD-ETPJ1
  • 価格:オープン価格
  • 概要:イーサネット経由でプロジェクターの電源を制御

    ※SONY、EPSON、Panasonic、NEC、RICOH以外のメーカーのプロジェクターの電源を制御する場合に必要です。

操作ボックス固定金具
  • 型番:LMS-G53T
  • 価格:オープン価格
  • 概要:持ち運びを想定した操作BOX 固定金具
USB 延長ケーブル
  • 型番:OH-USBR303
  • 価格:オープン価格
  • 概要:USB Aタイプ オス メス形状 USB 延長ケーブル 3 m(ACアダプタ付き)
フリーデザイン操作ボックスシート
  • 型番:LCS53U
  • 価格:オープン価格
  • 概要:操作ボックスのボタン名を接続する機器に合せて変更できるシート。
