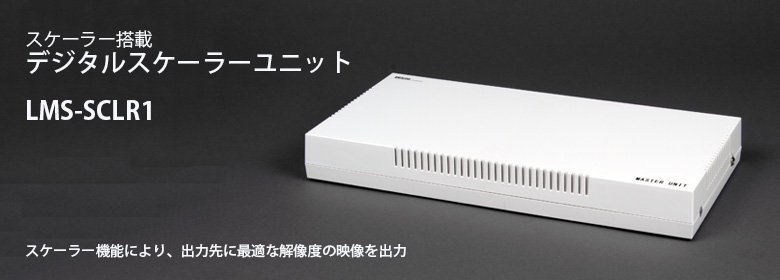

デジタルスケーラーユニット
- 本製品は製造・販売を終了しました。
- 関連製品としてスケーラー搭載デジタルマーカーユニット「LMS-MKSC1」をご案内しています。
- 品名：デジタルスケーラーユニット
- 型番：LMS-SCLR1
製品概要
デジタルスケーラーユニット「LMS-SCLR1」 は、デジタル信号に対応したスケーラーユニットです。ディスプレイなどの出力機器の対応解像度に合わせて入力画像の解像度をスケーリングして出力します。
著作権保護技術HDCPに対応している為、ブルーレイやデジタル放送などHDCP対応環境が必要な映像コンテンツも転送することが可能です。
ご利用のシステムに組み込んで、RS-232C信号によって外部から本装置の動作を制御する事が可能です。
また、外部機器連動機能により、弊社製デジタル片方向画像音声転送システム『LNET-820』や他社製の切替器やマトリックススイッチ等と連動する事が可能です。
特長
1デバイスに合わせて解像度を調整するスケーラー機能
入力解像度を出力するデバイスに合わせてサイズ調整できます。
2HDMI端子・HDCPに対応
入出力は汎用性が高いHDMI端子を装備。
著作権保護システムのHDCPにも対応しているので、入力されるコンテンツや機器に幅広く対応するので安心です。
3シームレス切替機能搭載
弊社の3入力1出力HDMI切替器「LMS-31D」や他社製切替器で映像を切替えた時も、シームレス切替機能により、映像表示機器を暗転させることなく、シームレスに映像が切替わります。
4外部コマンド制御対応
RS-232Cポートに制御機やPCを接続し、RS232Cコマンドで制御する事ができます。制御は、ブラックアウト・フリーズ機能（任意の画面で固定）・出力解像度変更等が可能です。
HDMI対応
HDMI（High-Definition Multimedia Interface）」入力端子を装備。ブルーレイプレーヤーなどの最新のAV機器をケーブル1本で接続して、フルHD（解像度1920×1080）のクリアな画像をデジタル転送することができます。
株式会社ランドコンピュータは、HDMIのライセンス供与を行う団体HDMI LICENSING, LLCに加盟し、正式に認証を取得しています。
HDMI LICENSING, LLC HDMI Adopter:
HDCP対応
HDCP（High-bandwidth Digital Content Protection）は、映像再生機器からディスプレイなどの表示機器にデジタル信号 を送受信する経路を暗号化し、コンテンツが不正にコピーされるのを防止する著作権保護技術（コピーガード）のひとつです。DVIやHDMIなどの接続を経由するデジタルコンテンツの転送で暗号化し不正コピーを防ぎます。
HDCPに対応していますので、HDCP（著作権保護技術）で暗号化されているデジタルコンテンツも問題なく転送することができます。
株式会社ランドコンピュータは、HDCPのライセンス管理団体 Digital Content Protection LLC に正式に加盟し、ライセンス認証を取得しています。
画面を切り替えた時に暗転しないシームレス切替機能
入力側に切替器を接続してソースを切替えた場合でも、出力側に接続したディスプレイがスタンバイに落ちることなく、シームレスな画面切替えが可能です。
フルHD対応
パソコンの高解像度化は著しく、特にCADを使用する実習などでは高解像度の対応は必須となります。
フルHD(1920×1080ドット)までの解像度に対応しています。

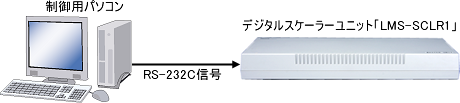

RS-232C通信による外部制御
入力の切替えは、フロントスイッチに加えて、RS-232C通信を利用して外部機器から制御することも可能です。
- ※弊社が公開しているコマンドにてRS-232C制御が可能です。本製品のユーザーズ・ガイド掲載のコマンド一覧をご参照ください。
有害物質の使用を制限したRoHS指令に対応 ～ 環境に配慮した製品作り
環境に配慮した製品作りの取り組みとして、人体や環境に有害な10種類の物質の使用を制限したRoHS指令に対応しています。（RoHSは10物質対応(EU)2015/863です）
構成イメージ

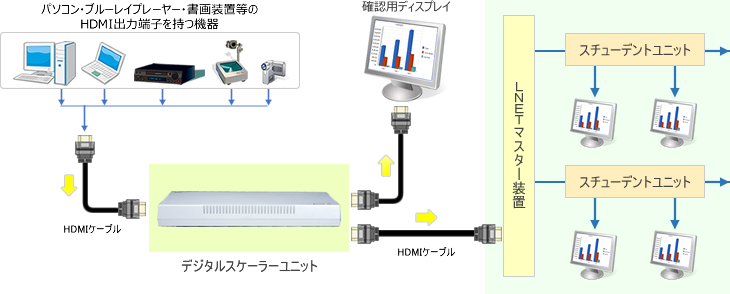

授業支援システム『LNET-820』との組合せ
授業支援システム『LNET-820』と組み合せた構成では、「LMS-SCLR1」でスケーリングした教材画面をデジタル片方向画像音声転送システム『LNET-820』で配信し、中間ディスプレイに表示して学生に提示することができます。

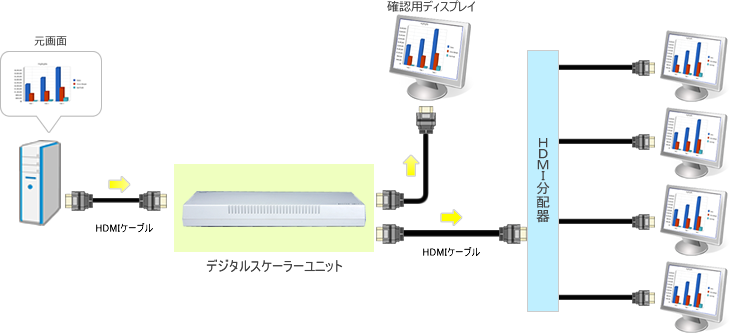

HDMI分配器との組合せ
出力側にHDMI分配器を接続すれば、ディスプレイの解像度に合わせて「LMS-SCLR1」でスケーリングした画像を分配してディスプレイに表示することができます。
仕様
| 入力 | HDMI × 1 | |
|---|---|---|
| 出力 | HDMI × 2 | |
| 外部制御 | RS-232C（D-Sub9ピン オス × 1） | |
| 対応解像度 | 入力 | [スクエア] [ワイド] |
| 出力 | [スクエア] [ワイド] |
|
| HDCP | 1.4 | |
| 制御方法 | RS-232C通信による外部制御方式、DIPスイッチ | |
| 消費電力 | AC100V ±10% (50/60Hz)/10W以下（14VA以下） | |
| 外形寸法 | 400(W) × 200(D) × 48(H)mm（但し、突起部除く） | |
| 重量 | 約1.0Kg | |
| 付属品 | HDMIケーブル(1m) × 1、ACコード、アース線、クイックガイド（取扱説明書・サンプルプログラム入手URL記載）、コネクタクランプ × 3 |
|

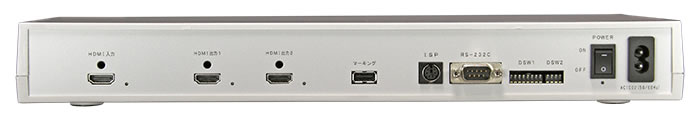

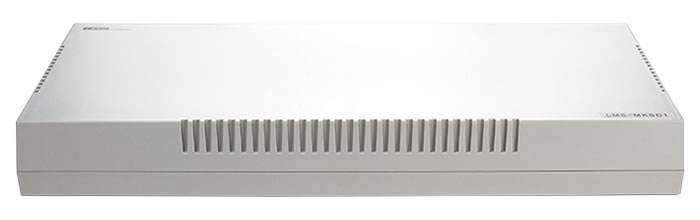

製品写真
