対応解像度はVGA～最大WUXGA（1920 × 1200）までの画像に対応しますので、高解像度の画像を鮮明なままに切替えることができます。

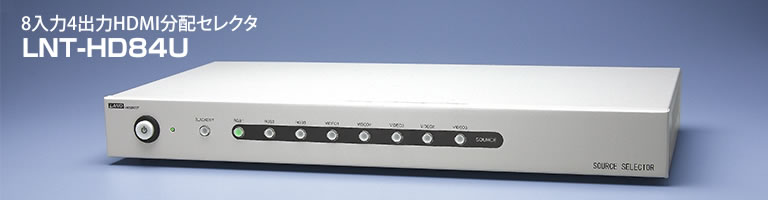

8入力4出力HDMI分配セレクタ
- 品名：8入力4出力HDMI分配セレクタ
- 型番：LNT-HD84U
- 価格：¥109,780（税込）
【在庫限りで販売終了】
製品概要
『LNT-HD84U』 は、HDMI出力機器の8系統の映像・音声を切替えて4分配で出力する8対4のHDMI分配セレクターです。
著作権保護技術HDCPに対応している為、ブルーレイやデジタル放送などHDCP対応環境が必要な映像コンテンツも転送することが可能です。
RS-232C及びパラレル（接点）を搭載していますので、ご利用のシステムに組み込んで外部から本装置の動作を制御する事が可能です。
また、外部機器連動機能により、弊社製デジタル片方向画像音声転送システム『LNET-820』や他社パワーディストリビューターと連動する事が可能です。

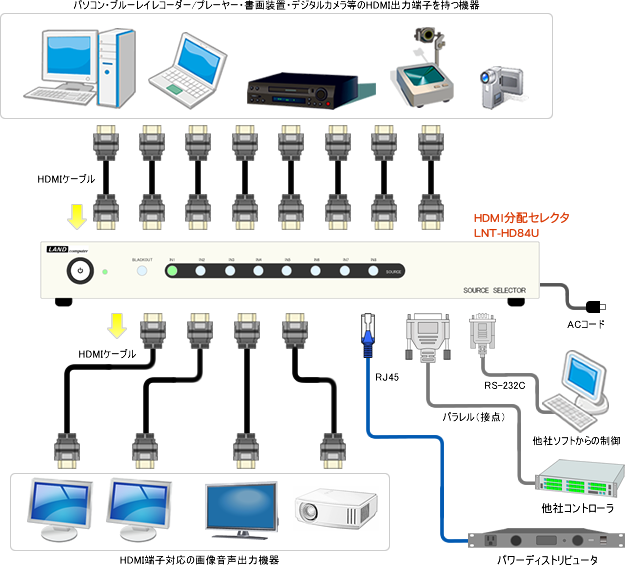

８系統のHDMI出力機器の映像・音声を選択して４分配
パソコン、ブルーレイレコーダーなどのHDMI出力機器の8系統のHDMI入力を切替えて4分配して出力します。

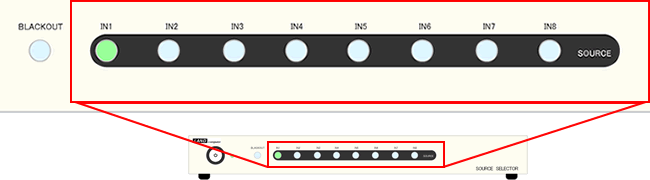

フロントパネルのプッシュスイッチによるシンプルな操作
入力ソースの切替えは、フロントパネルのSOURCEボタンで行います。選択したいボタンを押すだけのシンプルな操作です。
WUXGA・フルHD標準対応
HDMI対応
HDMI（High-Definition Multimedia Interface）」入力端子を装備。ブルーレイプレーヤーなどの最新のAV機器をケーブル1本で接続して、WUXGA（解像度1920×1200）のクリアな画像をデジタル転送することができます。
株式会社ランドコンピュータは、HDMIのライセンス供与を行う団体HDMI LICENSING, LLCに加盟し、正式に認証を取得しています。
HDMI LICENSING, LLC HDMI Adopter:
HDCP対応
HDCP（High-bandwidth Digital Content Protection）は、映像再生機器からディスプレイなどの表示機器にデジタル信号 を送受信する経路を暗号化し、コンテンツが不正にコピーされるのを防止する著作権保護技術（コピーガード）のひとつです。DVIやHDMIなどの接続を経由するデジタルコンテンツの転送で暗号化し不正コピーを防ぎます。
HDCPに対応していますので、HDCP（著作権保護技術）で暗号化されているデジタルコンテンツも問題なく転送することができます。
株式会社ランドコンピュータは、HDCPのライセンス管理団体 Digital Content Protection LLC に正式に加盟し、ライセンス認証を取得しています。
有害物質の使用を制限したRoHS指令に対応 ～ 環境に配慮した製品作り
環境に配慮した製品作りの取り組みとして、人体や環境に有害な10種類の物質の使用を制限したRoHS指令に対応しています。（RoHSは10物質対応(EU)2015/863です）
機能
ラストメモリー機能
前回使用したINPUT状態を記憶できるラストメモリー機能。電源OFF直前のINPUT状態を記憶し、次回電源ON時に自動で選択されます。
背面にあるディップスイッチ設定にて、前回の電源OFF直前に使用したINPUT状態を記憶し、次回電源ON時に選択する事が可能です。（ラストメモリー機能）

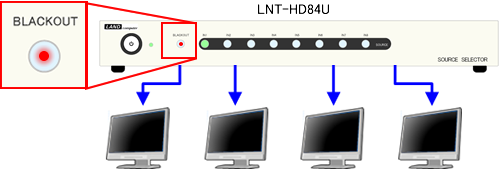

ブラックアウト機能
フロントパネルにある“BLACKOUT”ボタンを押すことにより、4つの出力端子に出力された映像を全て真っ暗な状態（ブラックアウト状態）にする事が可能です。

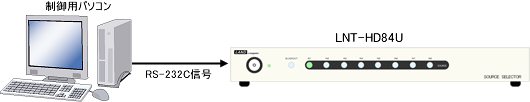

RS-232C通信・パラレル（接点）による外部制御
入力の切替えは、フロントスイッチに加えて、RS-232C通信もしくはパラレル（接点）を利用して外部機器から制御することも可能です。
- ※添付のCDにて制御サンプルプログラムを提供しています。
ディスプレイからの情報取得と設定：EDID
パソコンやブルーレイレコーダーなどとディスプレイを繋いで正しく画像を表示するには、パソコンが出力する映像信号をディスプレイが対応する周波数と解像度に合せて正しく設定する必要があります。
通常、パソコンやブルーレイレコーダーなどのソース機器は、電源を入れると接続されているディスプレイやテレビなどの出力機器の入力可能な解像度や信号周波数の範囲などの情報をディスプレイに問合せして取得します。
ディスプレイには対応する周波数、解像度のほか、製造メーカー名や型式など、EDIDと呼ばれる情報が格納されています。これをプラグ・アンド・プレイの仕組みによりパソコンとディスプレイの間でやりとりする事によって、ディスプレイに正しく画像が表示されます。
LNT-HD84Uでは、出力端子に接続したディスプレイからEDIDを自動的に取得して入力端子に接続したパソコン側に返す「EDID自動取得モード」と、特定のディスプレイのEDIDをラーニングしてLNT-HD84U内部に保持したEDIDを常にパソコン側に返す「EDIDラーニングモード」があります。

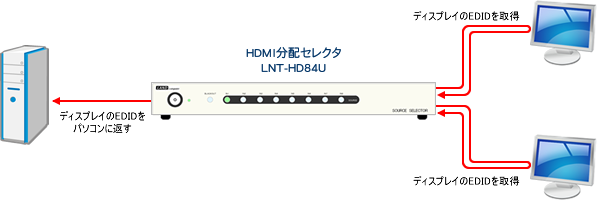

EDID自動取得モード
OUT端子の番号の1から2、3、4の順番に、接続されたディスプレイのEDIDを読み込み、最初に読み込んだEDIDをソース機器（パソコンなど）に伝えます。
接続するディスプレイがすべて同じ型番のものを接続する場合や、OUT端子に接続するディスプレイを変更する頻度が多い場合は、EDID自動取得モードでご使用ください。（LNT-HD84Uを持ち運んで訪問先のディスプレイを接続する場合など）

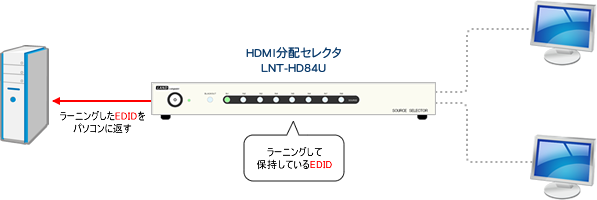

EDIDラーニングモード
ラーニングモードにはSXGA またはFullHD の解像度に固定して設定する方法と、特定のディスプレイ情報を記録する方法があります。
以下の場合は、ラーニングモードでご使用ください。
- OUT端子に接続するディスプレイを頻繁に変更しない場合
- 対応解像度が異なるディスプレイを混在して接続する場合
- EDID自動取得モードで表示できない（Out of Range）ディスプレイが発生する場合
DVI接続の場合のご注意
HDMI端子がなくDVI端子があるディスプレイをご使用の場合、HDMI→DVI変換アダプタもしくはHDMI→DVI変換ケーブルで接続してください。
但し、その場合は、以下のような制限がありますのでご注意ください。
- DVI端子を持つディスプレイでも、HDMI→DVI変換アダプタもしくはHDMI→DVI変換ケーブルで接続した場合、映像が映らない場合があります。（ディスプレイの仕様によります）
＜回避方法＞
OUT端子の1～4にDVI接続のディスプレイとHDMI接続のディスプレイを混在して接続する場合は、EDID自動取得モードの時はDVI接続のディスプレイを端子番号1（端子番号の若い端子）に接続してください。
ラーニングモードの時は、DVI接続のディスプレイのEDIDをラーニングしてからご使用ください。
但し、画像は表示できますが、パソコン、ブルーレイプレーヤーなどからHDMI端子で音声を出力する設定にしていても、LNT-HD84UのOUT側から音声を取り出すことは出来ません。（DVIモードで動作するため）

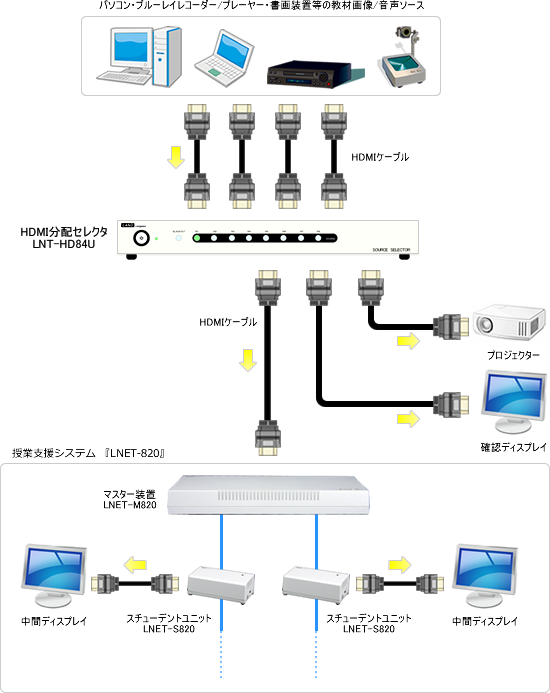

授業支援システムの操作ユニットとして使用
HDMI端子に対応した授業支援システム『LNET-820』で転送する教材ソースを選択するための操作ユニットとしてご使用頂くことができます。
ボタンを押すだけのシンプルな操作で、画像転送システムを操作することができます。
製品写真

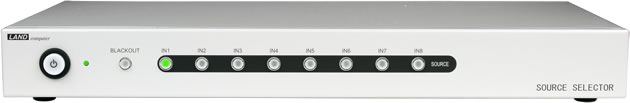

前面
仕様
| 入力 | HDMI × 8 |
|---|---|
| 出力 | HDMI × 4 |
| HDMI規格 | 対応カラーフォーマット：Deep Color 最大36bit 対応帯域：25～225MHz （TMDSクロック周波数） HDCP：1.4 ※ARC、HEC、DolbyTrueHD、3D映像の分配は非対応です。 |
| 対応解像度 | WUXGA（1920 × 1200ピクセル）まで対応 |
| 制御方法 |
|
| 外部制御 | RS-232C（D-Sub9ピン オス × 1） パラレル（接点）（D-Sub25ピン × 1） 無電圧接点制御入力用 |
| 電源制御 | RJ45 × 2 無電圧接点制御出力用（1-8ピン リレー接点） ※LNET-M820やパワーディストリビュータのON/OFF制御 |
| メンテナンス | ミニDIN6ピンメス × 1 |
| 消費電力 | AC100V ±10% (50/60Hz) 13W以下（20VA） |
| 外形寸法 | 400(W) × 200(D) × 44(H)mm（但し、突起部除く） |
| 重量 | 2.1Kg |
| 付属品 | ユーザーズガイド（簡易版） × 1枚、ACコード（2P-2P） × 1本、アース線 × 1本、コネクタクランプ × 12本 |
- ※DolbyTrueHD、3D映像の分配は非対応です。
- ※ARC、HECは非対応です。
ダウンロード情報
製品マニュアル（ユーザーズガイド・使用説明書）
製品マニュアル（ユーザーズガイド・使用説明書）をPDF形式でご覧いただけます。
下記のリンク先のダウンロードページよりファイルをダウンロードしてください。
RS-232Cによる外部制御サンプルプログラム
RS-232C通信で外部機器から『LNT-HD84U』の入力の切替えを制御する場合のサンプルプログラム（ソースファイル・実行ファイル）を掲載しています。
下記のリンク先のダウンロードページよりファイルをダウンロードしてください。
ホットキー制御ソフト
Windowsのホットキーにより、パソコンから本機『LNT-HD84U』を制御するためのソフトウェアです。
本ソフトウェアの導入により、『LNT-HD84U』の電源のON/OFFや入力ソースの切替え操作がパソコンのキーボードで行うことができます。
下記のリンク先のダウンロードページよりファイルをダウンロードしてください。
オプション
■RS-232Cケーブル
■19インチラック固定金具
| 型 番 | 仕 様 | 価 格（税別） |
|---|---|---|
| LNT-RSF200 | D-sub 9ピン オス－メス 2m | \4,800 |
| LNT-RSF500 | D-sub 9ピン オス－メス 5m | \7,800 |
| LNT-RSF102 | D-sub 9ピン オス－メス 10m | \12,800 |
| LNT-RSF202 | D-sub 9ピン オス－メス 20m | \22,800 |
| 型 番 | 仕 様 | 価 格（税別） |
|---|---|---|
| LSW-R64LK | EIA規格準拠の19インチラックに取付けるための1UタイプのL型固定金具。 L型金具×2個、取付けネジ（3×6) ×8個付属。 |
\5,000 |
