ニュースリリース
2020年6月3日

普通教室向け切替ユニット「スケーラー搭載マトリックススイッチ LMS-GC52M」発売

株式会社ランドコンピュータは、普通教室に導入されたHDMI端子対応の機器を手元で切替えて2系統のマトリックス出力により多様な活用を実現する「スケーラー搭載マトリックススイッチ LMS-GC52M」を2020年6月より発売いたします。

LMS-GC52Mは、4系統のHDMI入力端子および1系統のアナログRGB入力端子から入力された画像/音声を2系統のHDMI出力端子から切替出力するマトリックススイッチです。

学校の普通教室の環境で利用し易い機能を装備し、プロジェクター、電子黒板、書画カメラなど、バラバラに導入された機器を統合し、ワンタッチで映像/音声の切替えを行えます。

スケーラー機能を搭載していますので、異なる解像度の教材機器画像をフルHDの解像度にスケーリングして出力することができます。教材機器画像を切替えた時もブラックアウト(映像信号なし)にならないように画像信号を保持し、シームレスに画面を切り替えることができます。

HDCP(著作権保護技術)に対応していますので、HDCPにより著作権保護がかけられたデジタルコンテンツについても、著作権保護が維持された画像/音声を出力することができます。

主な特長・機能

  • バラバラに導入された教材機器と表示機器を統合して、スムーズに利用できます。
  • スケーラー機能を搭載しているのでスムーズな切替を実現。切替時のもたつきを緩和します。
  • 解像度の異なる教材機器をフルHDの解像度に統一して出力できます。
  • 2系統のHDMI出力(OUT1とOUT2)に異なる2つの画像を選択することが可能
  • 専用操作ボックスが付属し、教卓やその他の場所に置いてケーブル接続または無線にて操作ができます。
  • 教材機器音声とマイク音声のボリュームは各々調整が可能
  • 教材機器音声/マイクのミュート
  • 一時的に映像を出力しない「ブラックアウト」機能
  • 電子黒板用USB接続端子装備
  • スクリーン昇降制御
  • プロジェクター電源制御(RS-232C)
  • 壁面取り付け可

イメージ図

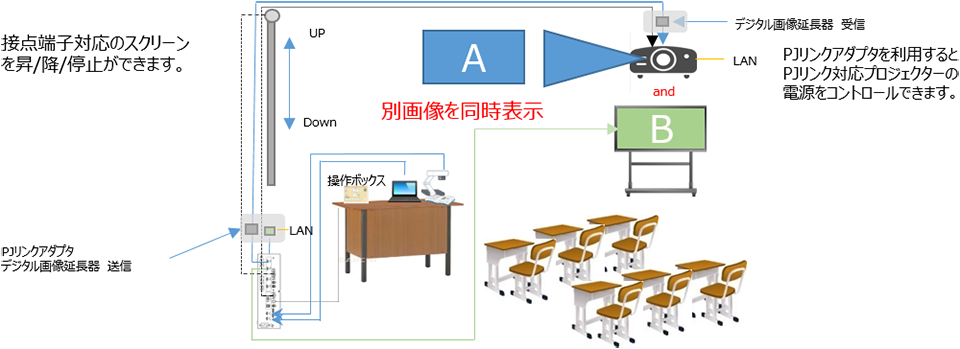

設置イメージ図

スケーラー搭載マトリックススイッチ LMS-GC52M 設置イメージ図

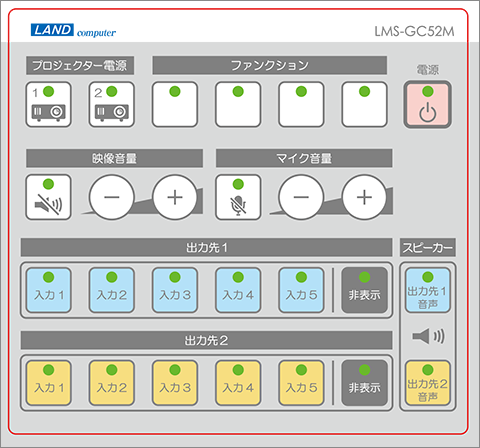

操作ボックス

スケーラー搭載マトリックススイッチ LMS-GC52M 操作ボックス

仕様

■LMS-GC52M
入力 映像 HDMI × 4 アナログRGB × 1
音声 ステレオミニピン × 2(RGB入力ソース/LINE入力用)
標準ジャック × 1(ダイナミックマイク入力用)
出力 映像 HDMI × 2 (スケーラー機能搭載 1080pの固定出力)
音声 ステレオミニピン × 1 RCA × 1
入力対応解像度 VGA,SVGA,XGA,SXGA,480P,720P,1080i,WXGA_P4_UNDER(1600×900 / 97.8MHz),WXGA_P4_OVER(1600×900 / 108MHz), Full HD
出力解像度 Full HD(1920 × 1080ピクセル)
外部制御/USB RS-232C × 2系統
接点端子(2連+4連)
USB Aタイプ × 1、USB Bタイプ × 1 (スルーアウト)
動作環境条件 気温:10~35℃ 湿度:20~80%
消費電力 最大:22W以下
スタンバイ:14W以下
外形寸法 本体 300(W) × 160(D) × 44(H)mm
本体L型金具装着時 482(W) × 160(D) × 44(H)mm
※いずれも突起部除く
重量 本体 1.5Kg
付属品 操作ボックス × 1, モジュラーケーブル 5m(操作ボックス接続用) × 1, コネクタクランプ(HDMI抜け防止) × 6, ACアダプター × 1,アース線 × 1, 壁面取付金具 × 2, 皿ネジ M3x6(壁面取付金具用)× 4, 取扱説明書
  • 壁面取り付け用の壁側のネジは付属しません。(お客様にてM5のネジをご用意ください)
■操作ボックス
電源 LMS-GC52M本体から供給
外形寸法 136(W) × 127(D) × 24(H)mm (突起部を除く)
重量 450g

オプション品

  • 19インチラック取付L型金具(LMS-G52LK)
  • RS-232C制御アダプタR(LAD-MRS01)
  • 操作ボックス用USB充電器
  • PJリンクアダプタ

発売情報

発売時期

2020年6月
