双方向画像転送システムLNET-180
双方向画面転送システム

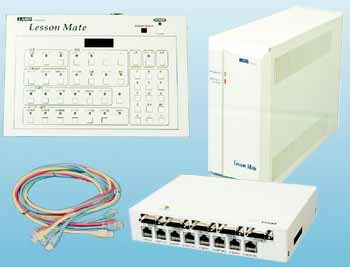

Lesson MateLNET-180
ソース選択式画像転送システム
動画もリアルタイムで送信（ハードウエア方式）
OSに依存せず、LANとの共存も快適！！
特長
- 画像ソースとして、パソコン１台・ビデオ３系統から１つを選択
- 先生に画面を、生徒画面・中間モニターへ「一斉」「グループ別」「個別」にリアルタイム転送
- ビデオ・教材提示装置の画面もコンバートして、生徒画面・中間モニターへ「一斉」「グループ別」「個別」にリアルタイム転送
- 中間モニター・生徒画面を「ブラックアウト」
- 操作ボードによる簡単な操作で画像の「送受信」が可能
- 生徒画面を、「全体」「グループ別」に自動巡回受信（オートスキャン機能）
- 特定生徒画面を手動で受信（マニュアルスキャン機能）
- マスター装置１台で、６０台まで接続可能（4ライン）
- スチューデントユニット１台で２台のコンピュータを接続可能
- ２教室・１教室、分離統合機能（MAX120台）
- モジュラーケーブルで画像転送
- １ラインの延長距離、最大６０メートルまで可能
- ワークステーション対応モデルもあります
システム構成図

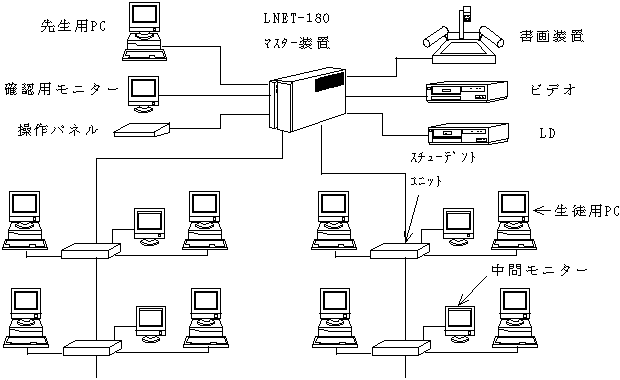

中間モニターを使用する場合

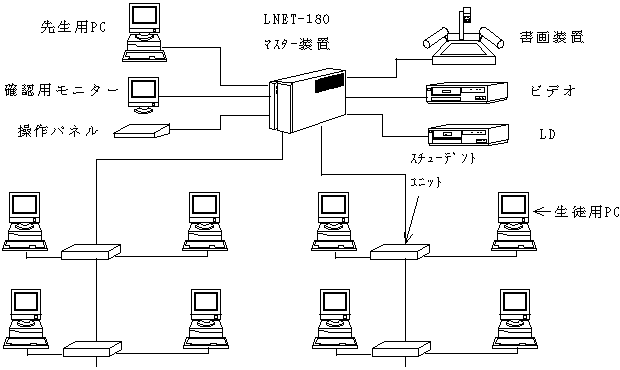

中間モニターを使用しない場合
機器仕様

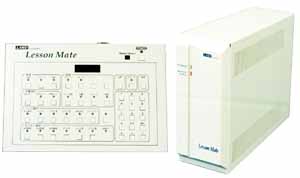

マスター装置（先生用）
| 型番 | LNET-M181 |
|---|---|
| 端末接続台数 | 最大60台（1台のスチューデントユニットに２台の端末を接続） |
| 入力ソース | コンピュータ１系統（アナログRGB）とビデオ３系統の中から１つを選択 |
| 結線方式 | 4ラインまでのブランチ方式 |
| 対応解像度 | 640 × 400 ・ 640 × 480 ・ 800 × 600 ・ 1024 × 768 ・ 1120 × 750 ・ 1280 × 1024 |
| 接続状態 | ディジーチェーン方式 |
| 消費電力 | AC100V +-10% (50/60Hz) 160W以下 |
| 外形寸法 | 85(W) × 300(D) × 170(H) mm |
| 重量 | 3.0kg |
| 付属品 |
|
スチューデントユニット(生徒用)
| 型番 | LNET-S181 |
|---|---|
| 接続端末台数 | 1台につき2端末 |
| 対応解像度 | 640 × 400 ・ 640 × 480 ・ 800 × 600 ・ 1024 × 768 ・ 1120 × 750 ・ 1280 × 1024 |
| 出力信号 | アナログRGB信号 |
| 外形寸法 | 185(W) × 120(D) × 40(H) mm |
| 付属品 |
|
