デジタル片方向画像転送システムLNET-530仕様

デジタル片方向画像転送システム LNET-530 デジタル液晶対応でクリアな画面転送を実現

システム仕様

対応信号 デジタルRGB
転送方式 ハードウェア転送
転送方向 片方向（先生側→学生側）　一斉転送
中間ディスプレイ接続台数 / システム 最大60台※1
スチューデントユニット接続台数 / システム 最大60台※1
対応解像度 XGA（1024 × 768）※2
送信ソース数 デジタルRGB × 2
ビデオ（NTSC） × 3※3 ※4
TBC付きアップスキャン コンバータ XGA（1024 × 786）対応
接続方式 4ライン × スチューデントユニット 15台までのデイジーチェーン方式
接続ケーブルの本数 2本※5
  • ※1スチューデントユニット最大60台接続可能。スチューデントユニット1台につき中間ディスプレイ（デジタルRGBインターフェースのディスプレイ）を1台接続可能。レイアウトに応じてサブマスタが必要になります。
  • ※2標準仕様を超える解像度にも多数の対応実績がございます。詳しくは営業部までお問い合わせください。
  • ※3ビデオ信号（NTSC）はアップスキャンコンバータによりデジタルRGB信号に変換して転送。
  • ※4ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
  • ※5マスター装置に1台のスチューデントユニットを接続するために必要なモジュラーケーブルの本数です。デイジーチェーンで後段のスチューデントユニットを接続する場合も同様のケーブルを使用します。

機器仕様

マスター装置（先生用）

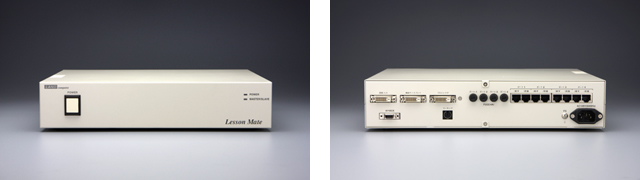

マスター装置（先生用） LNET-M530

型番 LNET-M530
映像入力 ソース切換えユニット用入力 × 1（デジタルRGB DVI 24Pin）※1
映像出力 デジタルRGB × 2（DVI 24Pin）
  • 確認用ディスプレイ用出力 × 1
  • プロジェクタ用出力 × 1
スチューデントユニット出力用ポート × 4※2
消費電力 AC100V　±10% (50/60Hz)　 320VA以下（スチューデントユニット60台を含む）
外形寸法 350(W) × 270(D) × 70(H) mm （但し突起部分を除く）
重量 約3.0kg
付属品
  • 操作ボックス（専用ケーブル含む） × 1式
  • ソース切換ユニット（専用ケーブル含む） × 1式
  • マーキング用USBマウス（延長ケーブル含む） × 1式
  • 赤外線リモコン（赤外線受光ユニット・ケーブル等含む） × 1式
  • 先生PC～マスター装置間用RGBケーブル（DVI 24Pinオス～オス 3m） × 1本
  • S端子ビデオケーブル × 1本
  • ターミネータ × 4セット
  • 電源ケーブル × 1本
  • アース線 × 1本
  • ※1映像入力ソースはソース切換えユニットLNET-530SELに接続したデジタルRGB × 2系統（DVI24Pin）とビデオ × 3系統の中から１つを選択。
  • ※2RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。

ソース切換えユニット（先生用）　※マスター装置付属品

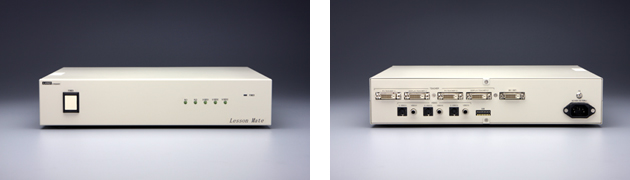

ソース切換えユニット（先生用） LNET-MSL53

型番 LNET-MSL53
映像入力 デジタルRGB × 2（DVI 24Pin）
ビデオ（NTSC） × 3（S映像端子/ビデオ映像端子）※1 ※2
映像出力 デジタルRGB × 3（DVI 24Pin）
  • 先生用PCの折り返し用出力 × 2
  • マスター装置用出力 × 1
消費電力 AC100V　±10% (50/60Hz)　20VA以下
外形寸法 350(W) × 280(D) × 70(H) mm （但し突起部分を除く）
重量 約2.5kg
  • ※1ビデオ信号(NTSC)はデジタルRGB信号（XGA）に変換して中間ディスプレイに転送。
  • ※2ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。

操作ボックス（先生用）　※マスター装置付属品

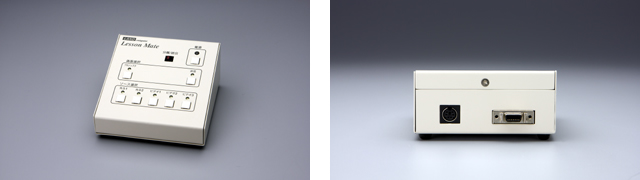

操作ボックス（先生用） LNET-C530

型番 LNET-C530
電源 マスター装置より供給
外形寸法 100(W) × 100(D) × 44(H) mm （但し突起部分を除く）
重量 約0.34kg

スチューデントユニット（学生用）

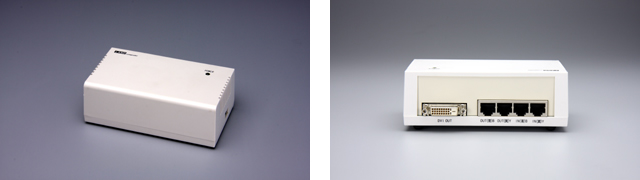

スチューデントユニット（学生用） LNET-S530

型番 LNET-S530
端末接続台数 スチューデントユニット1台につき中間ディスプレイ1台
映像入力 ※マスター装置からの映像信号はモジュラーケーブルにて入力※1 ※2
映像出力 デジタルRGB × 1（DVI 24Pin）
電源 マスター装置より供給
外形寸法 140(W) × 80(D) × 45(H) mm （但し突起部分を除く）
重量 約0.18kg
付属品
  • スチューデントユニット間ケーブル（8Pin～8Pinモジュラーケーブル 2本組）※1 ※2
  • ※1RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
  • ※2教室のレイアウトに応じて適切な長さのケーブルを添付して出荷いたします。
