• 本製品は製造・販売を終了いたしました。

双方向画像音声転送システムLNET-670システム構成

双方向画像音声転送システム LNET-670 ハードウェア方式だからできる画像と音声のリアルタイム転送

機器構成

型番 品名 備考
LNET-M67F2 マスター装置 画像音声転送装置 (主装置・先生用)
LNET-C67S2 標準操作ボード 操作ボード上の座席レイアウトはヨコ8列×タテ10段です。※1
LNET-C67F2 レイアウト対応操作ボード 教室のレイアウトに合わせて、学生座席ボタンを自由に配置することができます。※1 ※2
LNET-S670S スチューデントユニット 画像音声転送装置 (子機・中間ディスプレイ・学生用)
  • ※1操作ボードはどちらかを選択してください。
  • ※2型番はご採用いただいた後決定いたします。

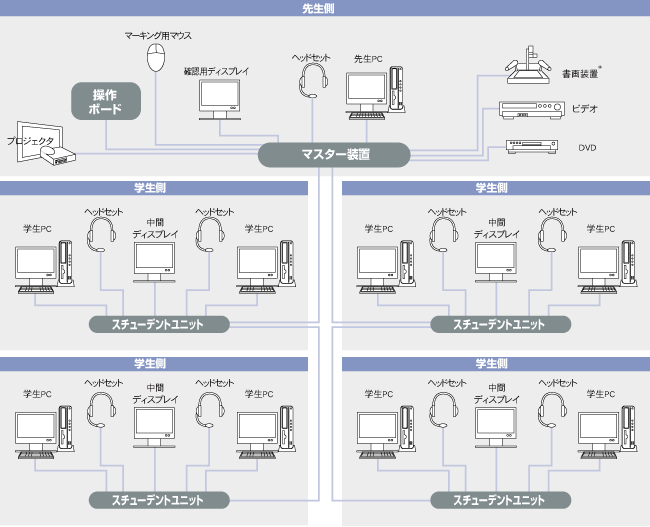

構成イメージ図

LNET-670システム構成図1

  • 書画装置を鮮明に表示させるためにはビデオポートではなく、先生PC2に接続する必要があります。ポートが不足する場合は、ランド製RGB分配器をお求めください。
  • DVDソースの画像を高品質に表示するにはPCのDVDドライブを使用し、転送することをお勧めします。
  • 先生用の確認用ディスプレイは必ずご用意下さい。マーキング機能をご使用になる場合に必要です。また、学生画面の受信用ディスプレイが先生の画面とは別にあった方が便利ですので、先生用の確認用ディスプレイを接続することをおすすめします。
