デジタル画像双方向授業支援システムLNET-870システム構成

音声有りタイプ

型番	品名	備考
LNET-M870S	マスター装置	画像音声転送装置　主装置
LNET-S870S	スチューデントユニット	画像音声転送装置　子機

音声なしタイプ

型番	品名	備考
LNET-M870	マスター装置	画像転送装置　主装置
LNET-S870	スチューデントユニット	画像転送装置　子機

操作ボード（音声有りタイプ/音声なしタイプ共通）

型番	品名	備考
LNET-C870	標準操作ボード	学生座席ボタンは横８列×縦１０段です。
－	レイアウト対応操作ボード	教室のレイアウトに合わせて、学生座席ボタンの配置をカスタマイズします。

• ※標準操作ボードとレイアウト対応操作ボードのどちらかをお選びください。
• ※レイアウト対応操作ボードの型番は採用頂いた後に決定致します。

全体構成イメージ

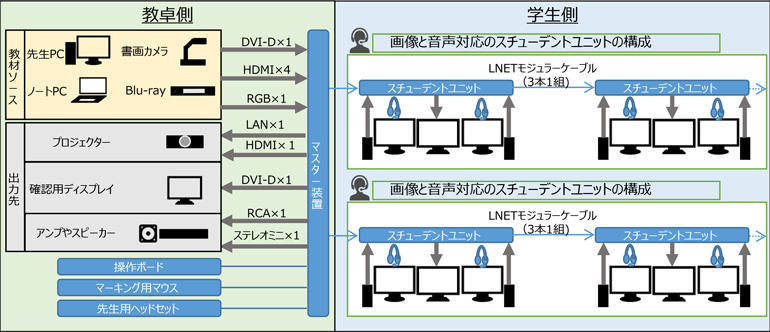

画像と音声対応の構成

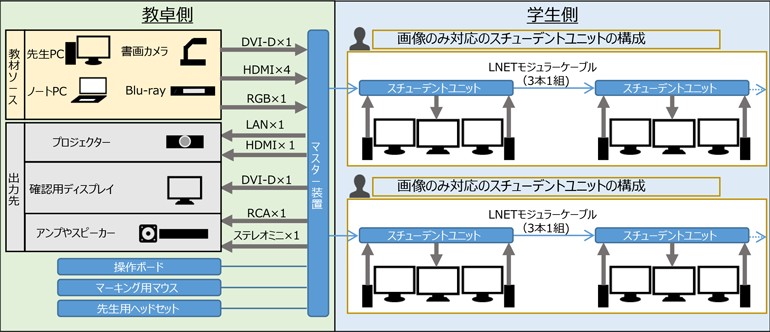

画像のみ対応の構成

• ※マスター装置は、主装置（親機）です。スチューデントユニット（略称 STU）は子機です。
• ※画像のみ対応のスチューデントユニットと画像と音声に対応のスチューデントユニットを混在させることはできません。

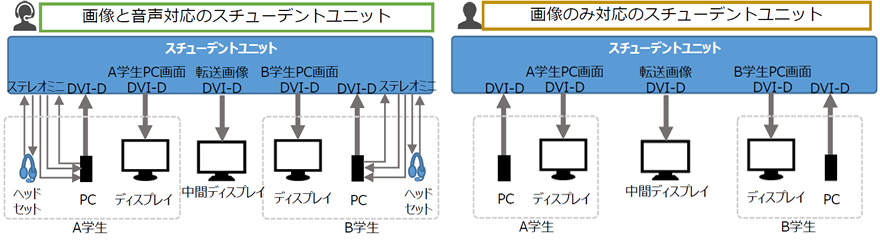

学生側構成イメージ

※上記図はイメージ図です。仕様は予告なく変更する場合があります。
