双方向画像転送システムLNET-370仕様

• 本製品は製造・販売を終了いたしました。
• 後継機として「双方向画像音声転送システム LNET-670」をご案内しております。

• 概要
• 特長
• 機能一覧
• システム構成
• 仕様

機器仕様

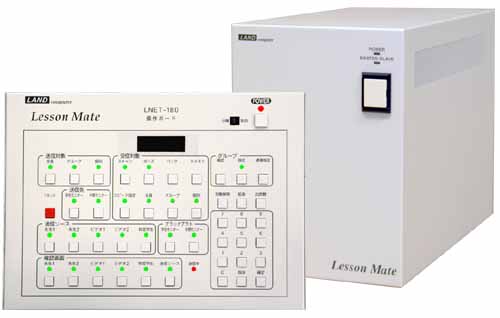

マスター装置（先生用）

型番	LNET-M370
端末接続台数	最大60台（1台のスチューデントユニットに２台の端末を接続）
入力ソース	コンピュータ2系統（アナログRGB）とビデオ2系統の中から１つを選択 ※NTSC信号はスキャンコンバーターにより、RGB信号に変換して分配※2
結線方式	4ラインまでのデイジーチェーン方式
対応解像度	640 × 400、640 × 480、800 × 600、1024 × 768、1152 × 864、1280 × 1024※1
電源	AC100V(50/60Hz)
外形寸法	147（W) × 282（D） × 205（H） mm
重量	3.0kg
付属品	操作卓 マウス 先生コンピュータ接続RGBケーブル(RGBミニDSUB15Pinオス～オス) マスター・スチューデントユニット間接続ケーブル(4本組8Pin～8Pinモジュラーケーブル)

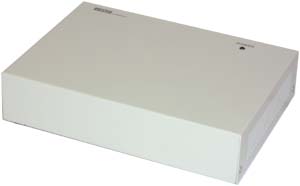

スチューデントユニット（学生用）

型番	LNET-SM370
接続端末台数	1台につき2端末
対応解像度	640 × 400、640 × 480、800 × 600、1024 × 768、1152 × 864、1280 × 1024※1
出力信号	アナログRGB信号
入力信号	アナログRGB信号
電源	マスター装置から供給
外形寸法	197(W) × 145(D) × 45(H)mm
重量	1kg
付属品	スチューデントユニット間ケーブル(4本組8Pin～8Pinモジュラーケーブル) 学生コンピュータ接続RGBケーブル(RGBミニDSUB15Pinオス～オス)

• ※1640×400 ・ 640×480 ・ 800×600 ・ 1024×768はリフレッシュレート60～75Hz、1152×864 ・ 1280×1024はリフレッシュレート60～72Hzでご使用いただけます。
  また、使用するコンピュータ・モニターは使用する解像度で、2種類以上のリフレッシュレートに対応しているものをご使用ください。
• ※2ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
