セントロニクス準拠のプリンタケーブルを最長50mまで延長

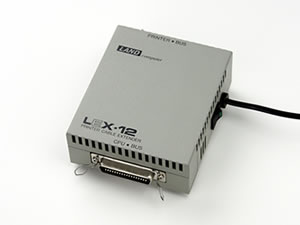

プリンタケーブル延長器「LEX-12」は、セントロニクス仕様のプリンタケーブルを、ノイズや電圧の影響を受けることなく延長させることができます。

通常のプリンタケーブルでは、ノイズや電圧等の関係で7～8m以上に延長することは困難でしたが、このプリンタケーブル延長器を接続することにより、信号の減衰を防ぎ、ノイズを低減して、コンピュータ～プリンタ間の距離を延長することができます。

• LEX-12を1台で14mまでパソコン～プリンタ間を延長することができます。
• LEX-12を2台使って最長50mまで延長が可能になります。
• ノイズを低減し、プリンタ信号を強化してパソコン～プリンタ間を延長します。
• プリンタ切替器(自動・手動)との併用も可能です。
• セントロニクス準拠のプリンタケーブルに対応しています。
• 接続端子はアンフェノール 36P メス × 2です。

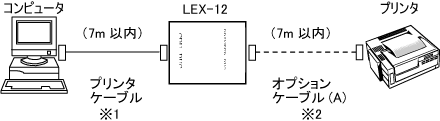

コンピュータとプリンタ間の距離が7m～14mの場合

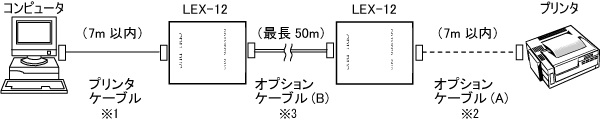

コンピュータとプリンタ間の距離が15m以上64m以内の場合

• ※1コンピュータ～LEX-12間は、コンピュータメーカーが提供するケーブルをご使用ください。ケーブルが短い場合は、弊社推奨のケーブル（オプションケーブルAの延長ケーブル）をご利用ください。コンピュータとLEX-12間は、延長ケーブルと合わせて7m以内にしてください。
• ※2LEX-12～プリンタ間は、弊社推奨のケーブル（オプションケーブルA）をご使用ください。ケーブルが短い場合は、当社推奨のケーブル（オプションケーブルAの延長ケーブル）をご利用ください。LEX-12とプリンタ間は、延長ケーブルと合わせて7m以内にしてください。
• ※3LEX-12～LEX-12間は、弊社推奨のケーブル（オプションケーブルB）をご使用ください。

IBM	PS/V, PS/2, PC/AT, PS/55
NEC	PC-98シリーズ、 N5200、 システム 7200/3100、 文豪
EPSON	PC-286/386/486
富士通	FMR,FMV,Towns,FACOM 9450/G/K、OASYS
PFU	C280/285/380/385
松下	パナコムM、パナコムV、パナコムMオペレート、パナワード
東芝	J-3100/3300、 トスワード、ルポ
日立	FLORA、B16/32、elles、 2020/2050/3020/3050、ワードパル
シャープ	X68000、 書院
リコー	Mr.マイツール、リポート、PS(16ビット機)、 I/PS　(32ビット機)
各社	PC/AT互換機、AXパソコン、その他標準的なセントロニクス準拠の機種

• ※上記以外の機種でご使用の場合は営業部までご相談ください。

インターフェース	セントロニクス準拠
接続コネクタ	アンフェノール 36P メス 2口
電源	AC100V±10％ 50/60Hz
消費電力	6W以下
外形寸法	110(W) × 51(H) × 130(D) mm
重量	約600ｇ
使用環境	温度 0～40℃ 湿度 10～90%RH (但し結露なきこと)

オプションケーブルA

型番	ケーブル長	適応
LC-150	1.5ｍ	LEX-12～プリンタ間ケーブル アンフェノール36pin オス-オス
LC-500	5.0m
LC-700	7.0m

オプションケーブルA 延長ケーブル

型番	ケーブル長	適応
LC-300F	3.0m	コンピュータ～LEX-12間もしくはLEX-12～プリンタ間の延長用ケーブル アンフェノール36pin オス-メス
LC-500F	5.0m

オプションケーブルB

型番	ケーブル長	適応
LS3-5010	10m	LEX-12～LEX-12間ケーブル アンフェノール 36pin オス-オス
LS3-5020	20m
LS3-5030	30m
LS3-5040	40m
LS3-5050	50m
