プリンタをイーサーネットケーブルで100m離れた場所で使用可能！
- 本製品は製造・販売を終了しました。

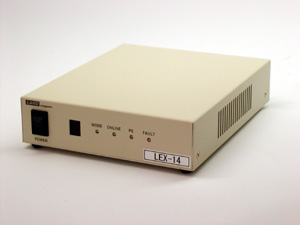

プリンタケーブル延長器
LEX-14AB
- セントロニクス準拠のプリンタに対応
- 送信器と受信器の間をイーサーネットケーブルで最長100mまで延長
製品概要
- 延長器が、送信器と受信器の間を最長100mまで延長することができます。
- MS-DOS環境のコンピュータでもご使用になれます。
- 延長器は4MB×2のバッファを持っていますので、大量のデータにもスムースに対応します。
- 延長部分はイーサーネットケーブルですので、細く柔らかいため引き回しが簡単です。
- 既存のLANに相乗り可能。
- DOS、POS、制御機器のプリンタを延長したい時に最適です。
接続例
接続例１ HUBを通さない場合
- 各ユニット（LEX-14A、14B）間の接続は、10BASE/TのLANで接続します。
- LEX-14Aとコンピュータ間、及びLEX-14Bとプリンタの接続は、通常のプリンタケーブル（セントロニクス準拠36Pin）で接続します。
- インターフェースはセントロニクス準拠36Pinです。
ケーブルの種類
- (1)お手持ちのプリンタケーブルです。
- (2)LEX-14A、LEX-14B同士を直接接続する場合には、イーサーネットのケーブルを使用します。
- (3)イーサーネット変換アダプタ（50cmケーブル付き）
- (4)セントロニクスケーブルは、必要な長さのものを下記の表から選んで下さい。
- ※クロスケーブルとはストレートケーブル＋イーサーネット変換アダプタをいいます。
接続例２ HUBを通す場合
ケーブルの種類
- (1)お手持ちのプリンタケーブルです。
- (2)及び(3)のケーブルは、イーサーネットのストレートケーブルを使用します。
- (4)のセントロニクスケーブルは、必要な長さのものを下記の表から選んで下さい。
- ※同一のネットワークHUBにWindows等のネットワークとLEX-14ABのネットワークを共存させることができます。（別々のネットワークでも動作します）
仕様
適応機種
| プリンタ | セントロニクス準拠のプリンタ （コンピュータに直接接続して印刷可能なもの） （双方向通信には対応していません） |
|---|---|
| コンピュータ | セントロニクス準拠のプリンタポートを持つコンピュータ |
主な仕様
| 外形寸法 | 152(W) × 40(H) × 188(D) mm |
|---|---|
| 重量 | 約1kg |
| 電源 | ACアダプタ DC12V 0.8A |
| 消費電力 | 7.5W(VA)以下 |
オプションケーブル
| 型番 | 適用 |
|---|---|
| LNC-50T | イーサーネットケーブル 50m |
| LNC-70T | イーサーネットケーブル 70m |
| LNC-100T | イーサーネットケーブル 100m |
| LCB-ECR | イーサーネット変換アダプタ |
| LC-150 | セントロニクスケーブル （LEX-14B1～プリンタ間のケーブル 1.5m） |
| LC-500 | セントロニクスケーブル （LEX-14B1～プリンタ間のケーブル 5.0m） |
| LC-700 | セントロニクスケーブル （LEX-14B1～プリンタ間のケーブル 7.0m） |
