スケーラー搭載マトリックススイッチ LMS-GC52M

  • HDMI入力4
  • アナログRGB入力1
  • HDMI出力2
  • 5:2 マトリックス出力
  • スケーラー機能1080p出力
  • 外部制御RS-232C
  • 外部制御接点
  • RoHS対応
  • 品名:スケーラー搭載マトリックススイッチ
  • 型番:LMS-GC52MC
  • 価格:オープン価格

概要

スケーラー搭載マトリックススイッチ「LMS-GC52M」は、普通教室に導入されたHDMI端子対応の機器を手元で切替えて2系統のマトリックス出力により多様な活用を実現するインターフェースボックスです。

普通教室や講義室には、ノートパソコン・プロジェクター・大型ディスプレイ・映像再生機器など、デジタル信号対応の機器を導入し、授業で活用し効率を高める方向性が広がっています。
そのため、「バラバラに導入された、プロジェクター・電子黒板・ノートパソコン・書画装置等を統合してどの様に活かすか?」が 普通教室や講義室のIT化における今後の課題になって来ます。

「先生が気軽に授業で利用できること」「トラブルが少ない機器を導入すること」「普通教室で利用することを想定されたつくりであること」などのご要望にお応えする為に、画像転送システムで培ったノウハウを活かし、新規開発した製品です。

主な特長と機能

バラバラに導入された教材機器を便利に活用

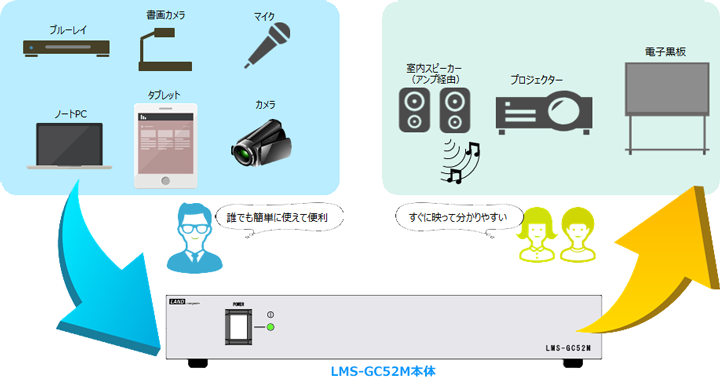

従来よりあるノートPCや必要なときに持ち込まれるタブレット、教室に取り付けられているプロジェクターや電子黒板など、バラバラに導入されてきた機器を「LMS-GC52M」に接続していただくことで、スマートにご活用いただくことができます。

バラバラに導入された教材機器を便利に活用

機器本体と操作ボックスを分けたので、教卓の上はスッキリ!

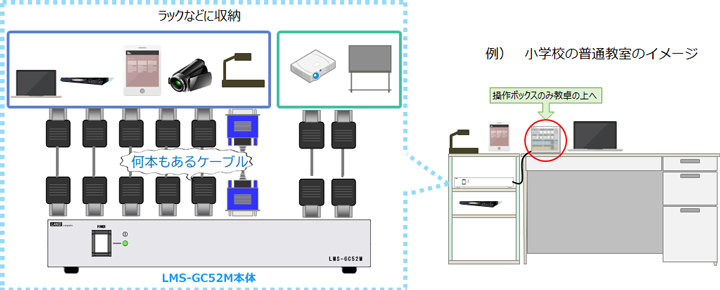

機器本体は、ACアダプターやHDMIケーブル、RGBケーブルなどの複数のケーブルを接続しなければなりません。しかし、見える場所にあるケーブルがゴチャゴチャしているとストレスに感じる方も多いと思います。
そこで機器本体は、あるべき場所に収納し操作ボックスだけを机の上に置くスタイルにしました。また機器本体を収納することで、生徒さんの好奇心からケーブルを抜き取る心配も格段に減ります。

機器本体と操作ボックスを分けたので、教卓の上はスッキリ!

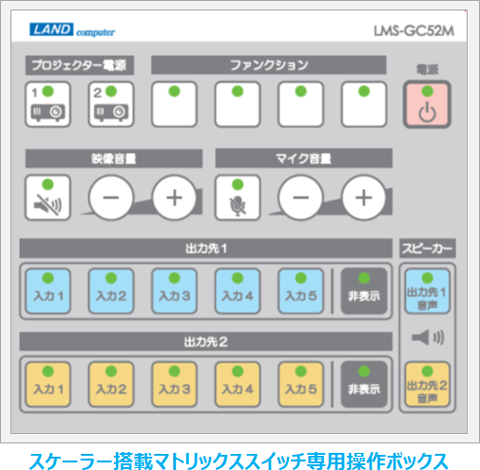

専用操作ボックスで簡単操作

電子機器に長けた先生だけがご利用になるのではなく、どなたでもご利用いただけるようワンタッチ操作が可能です。コンパクトで机の上もすっきりとした状態でご利用いただけます。

専用操作ボックスで簡単操作

異なる映像を同時に表示できるので、理解度が高まる

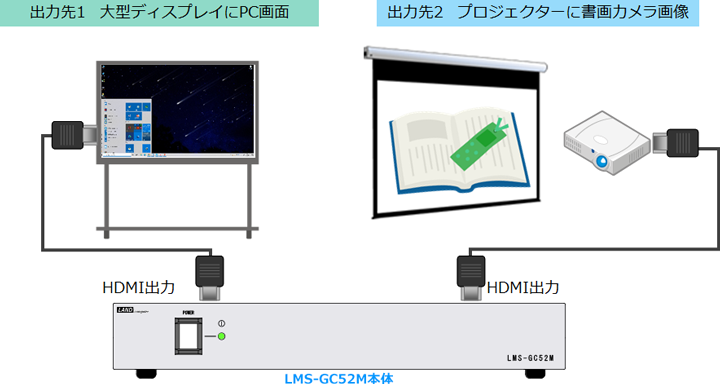

接続された教材機器から、提示したい異なる映像を2つ同時に選択することができます。例えば、 PC画面を大型ディスプレイを映し出しながら、書画カメラの教科書画像をプロジェクターに表示することができるため、必要な情報を同時に提示しながら授業を進めることができます。

異なる映像を同時に表示できるので、理解度が高まる

各プロジェクター電源のON/OFFが可能

「LMS-GC52M」では、2台のプロジェクター電源をそれぞれON/OFF制御することができます。これによりプロジェクター用リモコンを利用しなくても、「LMS-GC52M」の操作ボックスだけで、プロジェクター電源ON ⇒ 映像出力/映像切り替え ⇒ プロジェクター電源OFFの一連の操作が可能になります。机の上には操作ボックスさえあれば良い状態になります。

各プロジェクター電源のON/OFFが可能

  • RS-232C制御対応プロジェクター:SONY、EPSON(左記メーカー以外はオプションの「PJリンクアダプタ(LAD-ETPJ1)」にて対応)

音量調節や出力する音声の選択も操作ボックスで切替え

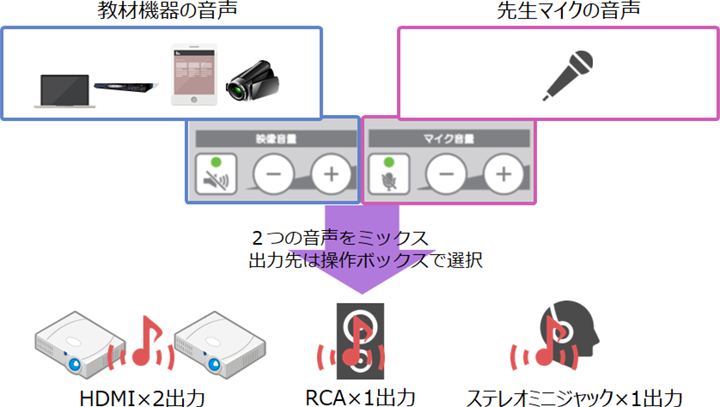

Blu-rayや先生PCなどの教材機器音量と先生マイク音量を別々にコントロールすることができます。ちょうど良い音量に手軽に調節し、HDMI接続のプロジェクターやRCA接続のルームスピーカーに出力することができます。

音量調節や出力する音声の選択も操作ボックスで切替え
  • 音量を増幅する機能がないため、等倍音量がMax音量となります。

スクリーンの昇・降・停、AV機器電源のON⇔OFFもワンタッチ

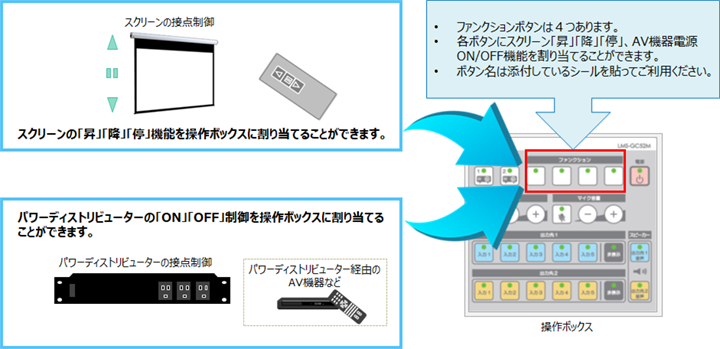

接点制御で電動スクリーンの「昇」「降」「停」を制御したり、パワーディストリビューターを制御することでAV機器の電源ON/OFF制御が可能になります。
今まで複数のリモコンを使って制御してきたものを、「LMS-GC52M」の操作ボックスだけで対応可能となります。

スクリーンの昇・降・停、AV機器電源のON⇔OFFもワンタッチ

プロジェクターや電子黒板の安定性を向上させます

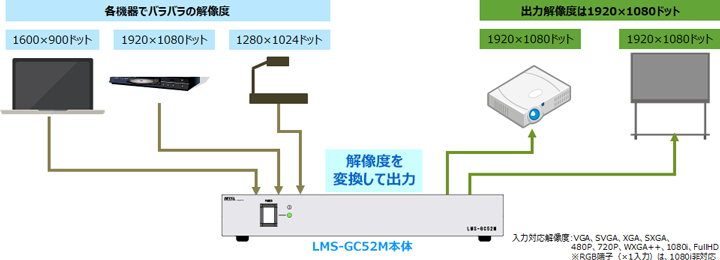

複数の教材機器をご利用になることが増えてきておりますが、各機器で解像度がバラバラなことが多くあります。例えば、「スクエア表示の書画カメラ」「ワイド表示のノートPC」「ワイド表示のBlu-ray」を使う場合、画像を切り替える度に映り方が異なります。
「LMS-GC52M」には、スケーリング機能を搭載しておりますので入力された解像度に関係なく、FullHDで出力します。これにより、画像を切り替えたときの信号の乱れがなく、プロジェクターなどを安定した状態でお使いいただくことができます。

プロジェクターや電子黒板の安定性を向上させます

一時的に画像を見せたくないときは非表示にできます

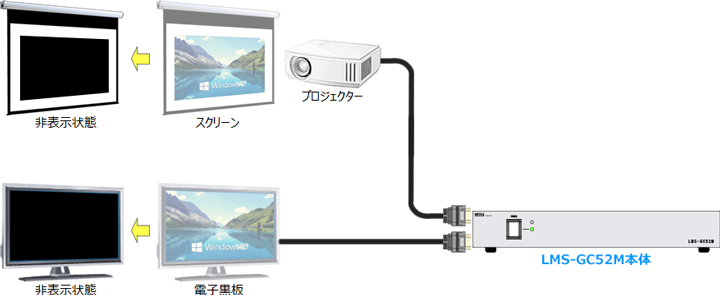

授業中は、常に画像を映し続けるのではなく、時には何も映したくないタイミングがあります。このようなときは、ワンタッチで黒い画像を出すことができます。再び画像を映したいときも、同じくワンタッチで解除するだけです。
プロジェクターや電子黒板の電源をOFFにする必要もなく気軽に切り替えてお使いいただけます。

一時的に画像を見せたくないときは非表示にできます

画像を切り替えはスムーズな映し出し

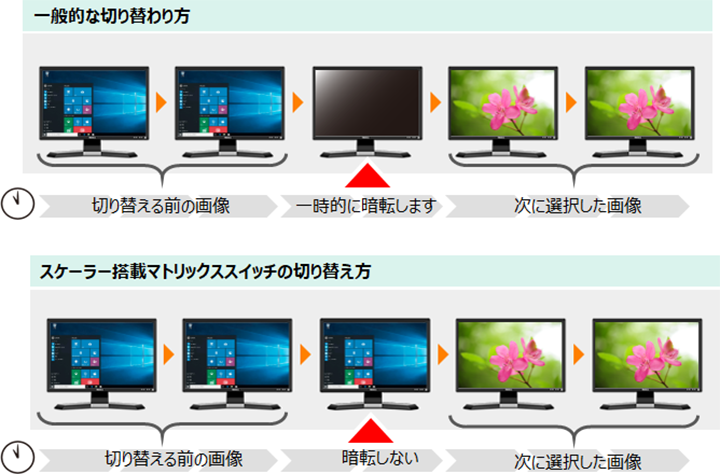

「一般的な切替器をご利用になった場合」や「教材機器と映像提示装置を直接接続した場合」は、画像を切り替える度に1度暗転します。これは次に映し出すまでに、機器の認証をするための必要な待ち時間となります。「LMS-GC52M」は、その待ち時間を緩和し表示することができますので、授業をスムーズに進めることができます。

画像を切り替えはスムーズな映し出し

LMS-GC52Mからプロジェクターや電子黒板まではケーブル1本

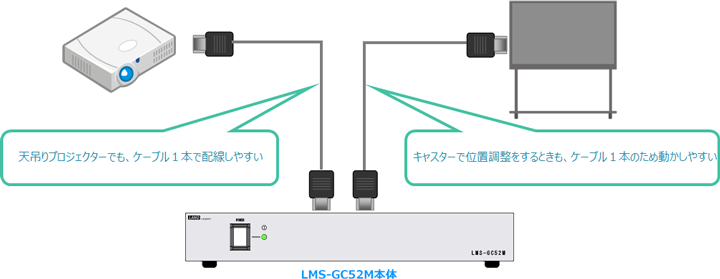

選択した教材機器の映像・音声は、HDMIで出力します。「LMS-GC52M」と映像提示機器間を接続するケーブルは、1本ですので取り付けがしやすいシステムです。モールを利用する配線であっても、ケーブルが1本のため見栄えよくスッキリさせることができます。

LMS-GC52MCからプロジェクターや電子黒板まではケーブル1本
  • アンプに接続するための音声出力端子(RCA・ステレオミニジャック)も別であります。

操作面を希望通りにカスタマイズ+抗菌対応

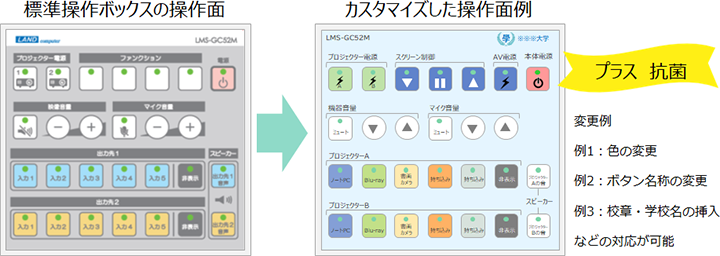

導入環境に合わせて、操作ボックスの操作面シートを変更することが可能です。ボタン名称を実際の環境に合わせて変更すれば、より使い易い操作ボックスになります。その他にも色を変更したり、校章を挿入したりもできます。
また同時に、複数の先生方が触れることになる操作面が抗菌仕様になります。

操作面を希望通りにカスタマイズ+抗菌対応
    ■抗菌対応について
  • 操作シート面が抗菌仕様となります。抗菌は「細菌」の繁殖を抑制するもので、除菌・殺菌及び「ウイルス」への効果はございません。※フィルム表層に、超微粒子の銀系抗菌剤を塗布し、高い防臭性と抗菌性能を付与しました。
  • 耐水試験(区分3:90度×16h) 対光性試験(区分2:キセノンランプ60w/㎡×100h) 24時間後における滅菌率(大腸菌、黄色ブドウ球菌)が99%以上 JIS Z2801適合 SIAAマーク取得素材を使用。
  • 医療用途としての薬事効果を認可された商品ではございません。また、効果・効能を保証するものではございません。

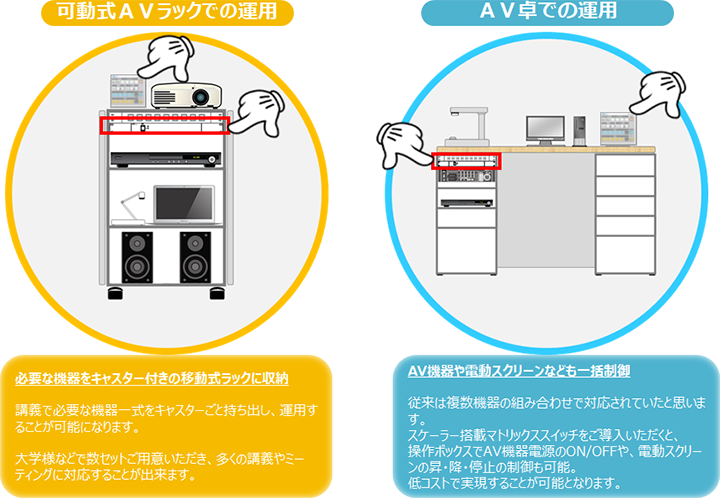

19インチラックに取り付け可能 -具体例-

19インチラックに取り付け可能 -具体例-

HDCP対応

HDCP(High-bandwidth Digital Content Protection)は、映像再生機器からディスプレイなどの表示機器にデジタル信号 を送受信する経路を暗号化し、コンテンツが不正にコピーされるのを防止する著作権保護技術(コピーガード)のひとつです。DVIやHDMIなどの接続を経由するデジタルコンテンツの転送で暗号化し不正コピーを防ぎます。

HDCP対応

HDCPに対応していますので、HDCP(著作権保護技術)で暗号化されているデジタルコンテンツも問題なく転送することができます。

株式会社ランドコンピュータは、HDCPのライセンス管理団体 Digital Content Protection LLC に正式に加盟し、ライセンス認証を取得しています。

有害物質の使用を制限したRoHS指令に対応 ~ 環境に配慮した製品作り

環境に配慮した製品作りの取り組みとして、人体や環境に有害な10種類の物質の使用を制限したRoHS指令に対応しています。(RoHSは10物質対応(EU)2015/863です)

RoHS対応

接続イメージ図

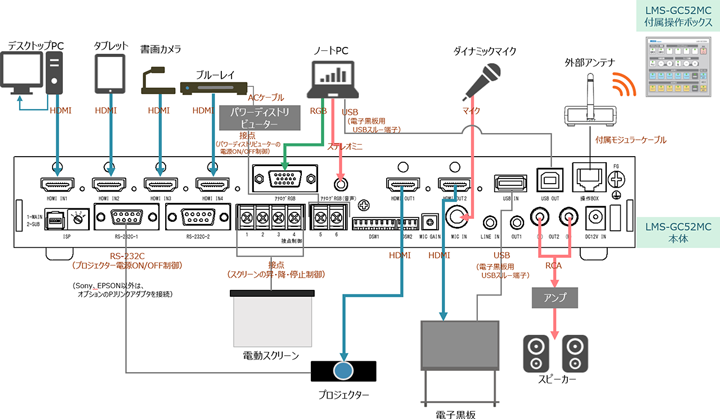

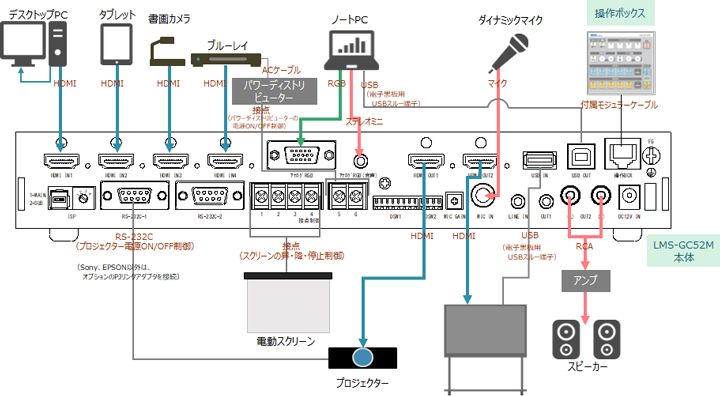

スケーラー搭載マトリックススイッチ 接続イメージ図

仕様

■スケーラー搭載マトリックススイッチ本体(型番:LMS-GC52MC)
入力 映像 HDMI × 4 アナログRGB × 1
音声 ステレオミニピン × 2(RGB入力ソース/LINE入力用)
標準ジャック × 1(ダイナミックマイク入力用)
出力 映像 HDMI × 2 (スケーラー機能搭載 1080pの固定出力)
音声 ステレオミニピン × 1 RCA × 1
入力対応解像度 VGA, SVGA, XGA, SXGA, 480P, 720P, 1080i, WXGA++(1600×900 / 97.8MHz), WXGA++(1600×900 / 108MHz), Full HD
出力解像度 Full HD(1920 × 1080)
外部制御/USB RS-232C × 2系統
接点端子(2連+4連)
USB Aタイプ × 1、USB Bタイプ × 1 (スルーアウト)
動作環境条件 気温:10~35℃ 湿度:20~80%
消費電力 最大:22W以下
スタンバイ:14W以下
外形寸法 本体 300(W) × 160(D) × 44(H)mm
本体L型金具装着時 482(W) × 160(D) × 44(H)mm
※いずれも突起部除く
重量 本体 1.5Kg
付属品 操作ボックス × 1, モジュラーケーブル 5m(操作ボックス接続用) × 1, ファンクションキー用シール × 1, コネクタクランプ(HDMI抜け防止) × 6, ACアダプター × 1,アース線 × 1, 壁面取付金具 × 2, 皿ネジ M3x6(壁面取付金具用)× 4, 取扱説明書
  • RGB入力では1080iとWXGA++(1600×900 / 97.8MHz)は非対応です。
■操作ボックス(型番:LMS-C52M)※付属品
電源 本体から供給
外形寸法 136(W) × 127(D) × 24(H)mm (突起部を除く)
重量 450g

オプション

GC52用L型金具
  • 型番:LMS-G52LK
  • 価格:オープン価格
  • 概要:LMS-GC52M本体を19インチラックに固定する金具(2コセット)
PJリンクアダプタ
  • 型番:LAD-ETPJ1
  • 価格:オープン価格
  • 概要:イーサネット経由でプロジェクターの電源を制御

    ※SONY、EPSON以外のメーカーのプロジェクターの電源を制御する場合に必要です。
