手動セレクトに加えてコンピュータ制御でパソコン画面の分配・切換が可能
- 本製品は製造・販売を終了しました。

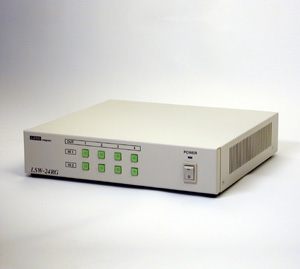

2対4 RGB分配セレクタ
LSW-24RG
- 授業支援システムからの連動制御もできます。
- 学会の発表時、次の発表者の画面の確認が並行してできるため重宝されています。
製品概要

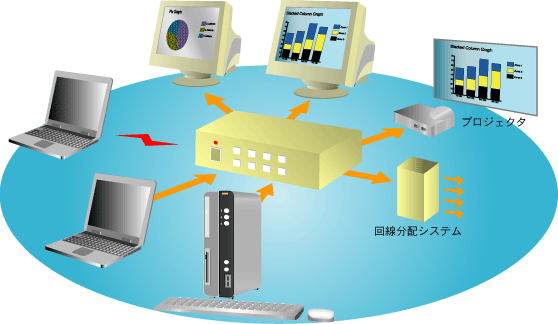

2対4 RGB分配器「LSW-24RG」は、2系統のアナログRGB信号を4系統に分配、出力するマトリックススイッチ型のRGB信号の分配セレクタです。
前面のボタン操作に加えて、RS-232C通信による外部制御が可能なので、プログラムによる自動制御で画面を切替えるモニターシステムを構築するなど、システムの構成機器として活用頂けます。
- コンピュータ制御で切換可能
-
- コンピュータからの制御で切換操作が可能。(手動切換も可能)
- 授業支援システム・画像分配・プロジェクター等にシステムインテグレートできます。
- 制御はD-sub 9ピンのRS-232Cで行いますので、パソコンなどから制御可能です。
- 2つのRGBソース選択・プロジェクター出力ON/OFF・このセレクターの電源ON/OFFの制御ができます。
- 2つのソースから4つの出力に、それぞれ選択して画面表示が可能。
- 4つの出力に提示する画面を2つのソースから自由に別々に選択することができます。
- ランドコンピュータ製授業支援システム「LNET-360」からの連動制御によって、ワンタッチでRGBソースが選択できます。
- 授業支援システム「LNET-360」に複数のコンピュータを接続したい場合にも、2台のコンピュータを接続できるようになります。
マニュアルに制御ソフトのサンプルが記載されていますので、「LNET-360」のコンソールパソコンから簡単に機器の切換ができます。
機器仕様
対応解像度 | 640 × 480(リフレッシュレート60Hz)~ 1600 × 1200(リフレッシュレート60Hz) |
---|---|
入力ソース | アナログRGB × 2 (D-sub15ピン) |
出力ソース | アナログRGB × 4 (D-sub15ピン) |
制御インターフェース |
RS-232C(9Pin) |
切換方法 | 本体の押しボタン、もしくはRS-232Cインターフェースによる遠隔制御 |
外形寸法 | 235(W) × 220(D) × 50(H) mm |
重量 | 約1.8kg |
電源 | AC100V ±10% 50/60Hz |
消費電力 | 15W(15VA)以下 |
使用環境 | 周辺温度 5℃~35℃ 相対湿度 40%~95%RH 但し、結露なきこと |
オプションケーブル
型番 | 適用 |
---|---|
LNT-RGM150 | RGBケーブル(オス-オス) |
LNT-RGM300 | |
LNT-RGF150 | RGB延長ケーブル(オス-メス) |
LNT-RGF300 | |
LNT-RGF200 | RS-232Cケーブル(オス-メス) |
LNT-RGF500 | |
LNT-RGF102 | |
LNT-RGF202 |
