片方向画像転送システムLNET-640仕様

片方向画像転送システム LNET-640

システム仕様

システム型番 LNET-640
対応信号 アナログRGB
転送方式 ハードウェア転送
転送方向 片方向（先生側→学生側）　一斉転送
学生パソコン・ディスプレイ接続台数 / システム 最大60台※1
スチューデントユニット接続台数 / システム 最大60台※1
対応解像度 SXGA（1280 × 1024）※2 ※3
送信ソース数 アナログRGB × 3 ／ ビデオ（NTSC）× 3※4 ※5
TBC付きアップスキャンコンバータ XGA（1024x786）対応
接続方式 4ライン × スチューデントユニット 15台までのデイジーチェーン方式
接続ケーブルの本数 2本※6
  • ※1スチューデントユニット最大60台接続可能。スチューデントユニット1台につき学生パソコン・ディスプレイを1台接続可能。
  • ※2パソコン・ディスプレイは、使用する解像度で２種類以上のリフレッシュレートに対応しているものをご使用ください。
  • ※3標準仕様を超える解像度にも多数の対応実績がございます。詳しくは営業部までお問い合わせください。
  • ※4ビデオ信号（NTSC）はアップスキャンコンバータによりアナログRGB信号に変換して転送。
  • ※5ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
  • ※6マスター装置に1台のスチューデントユニットを接続するために必要なモジュラーケーブルの本数です。デイジーチェーンで後段のスチューデントユニットを接続する場合も同様のケーブルを使用します。

機器仕様

マスター装置（先生用）

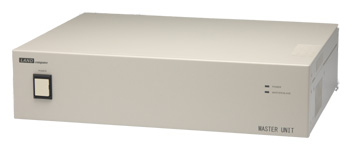

片方向画像転送システム マスター装置 LNET-M640
型番 LNET-M640 LNET-M640U※1
映像入力 アナログRGB × 3（D-Subミニ15Pin）
ビデオ（NTSC） × 3（S映像端子/ビデオ映像端子）※2
映像出力 アナログRGB × 4（D-Subミニ15Pin）
  • 先生用PCの折り返し用出力 × 2
  • 確認用ディスプレイ用出力 × 1
  • プロジェクタ用出力 × 1
スチューデントユニット出力用ポート × 4※3
消費電力 AC100V　±10% (50/60Hz)　 400W以下（スチューデントユニット60台接続時）
外形寸法 370(W) × 280(D) × 88(H) mm （但し突起部分を除く）
重量 約5.0kg
付属品
  • 操作ボックス（専用ケーブル含む） × 1式
  • マーキング用USBマウス（延長ケーブル含む） × 1式
  • 赤外線リモコン（赤外線受光ユニット・ケーブル等含む） × 1式
  • 先生PC～マスター装置間用RGBケーブル（D-Subミニ15Pinオス～オス 3m） × 1本
  • S端子ビデオケーブル × 1本
  • ターミネータ × 4セット
  • 電源ケーブル × 1本
  • アース線 × 1本
  • RS232Cケーブル × 1本
  • キーロックソフトセットアップCD
  • ※1マスター装置LNET-M640Uは、USB対応のスチューデントユニットLNET-S640Uと組み合わせて使用します。
  • ※2ビデオ信号(NTSC)はアナログRGB信号（XGA）に変換して中間ディスプレイに転送。
  • ※3モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイに転送。

操作ボックス（先生用）　※マスター装置付属品

片方向画像転送システム 操作ボックス LNET-C640
型番 LNET-C640
電源 マスター装置より供給
外形寸法 102(W) × 98(D) × 28(H) mm （但し、突起部除く）
重量 約640g

スチューデントユニット（学生用）

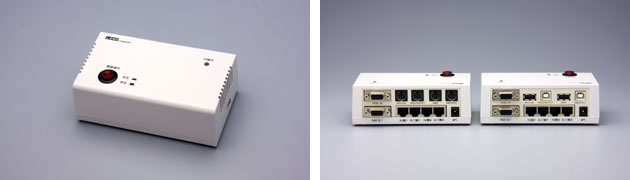

スチューデントユニット LNET-S640/S640U
型番 LNET-S640 LNET-S640U※1
端末接続台数 スチューデントユニット1台につき学生パソコン1台
映像入力 学生パソコン接続端子 × 1（アナログRGB D-Subミニ15Pin）
※マスター装置からの映像信号はモジュラーケーブル※2にて入力
映像出力 学生ディスプレイ接続端子 × 1（アナログRGB D-Subミニ15Pin）
キーボード端子 PS/2コネクタ × 2 USB（A）メス × 1（キーボード側）
USB（B）メス × 1（パソコン側）
マウス端子 PS/2コネクタ × 2 USB（A）メス × 1（マウス側）
USB（B）メス × 1（パソコン側）
電源 マスター装置より供給
外形寸法 140(W) × 80(D) × 47(H) mm （但し、突起部除く）
重量 約230g
付属品
  • 学生パソコン接続用RGBケーブル（D-Subミニ15Pinオス～オス）
  • 学生パソコン接続用PS/2ケーブル × 2本
  • スチューデントユニット間ケーブル × 1組（8Pinモジュラーケーブル2本組）※3
  • 学生パソコン接続用RGBケーブル（D-Subミニ15Pinオス～オス）
  • 学生パソコン接続用USBケーブル × 2本（A-Bタイプ）
  • スチューデントユニット間ケーブル × 1組（8Pinモジュラーケーブル2本組）※3
  • ※1スチューデントユニットLNET-S640Uは、USB対応のマスター装置LNET-M640Uと組み合わせて使用します。
  • ※2RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
  • ※3教室のレイアウトに応じて適切な長さのケーブルを添付して出荷いたします。
