双方向画像音声転送CALLシステムLNET-680仕様

双方向画像音声転送CALLシステム LNET-680

システム仕様

学生パソコン・ディスプレイ 接続台数 / システム 最大62台※1
中間ディスプレイ接続台数 / システム 最大31台※1
スチューデントユニット接続台数 / システム 最大31台※1
対応信号 アナログRGB
転送方式 ハードウェア転送
対応解像度 SXGA（1280 × 1024）※2 ※3
送信ソース数 アナログRGB × 3、ビデオ（NTSC） × 3※4 ※5
転送方向 双方向（先生側←→学生側）
送信：一斉転送・グループ転送・個別転送　受信：個別
TBC付きアップスキャンコンバータ XGA（1024 × 786）対応
音声仕様 ステレオ音声対応
音声ソース数 ライン × 1、マイク × 1、ヘッドフォン × 1※6
音声転送 双方向（先生側←→学生側）
送信：一斉転送・グループ転送・個別転送　受信：個別転送
  • ※1スチューデントユニット最大31台接続可能。スチューデントユニット1台につき中間ディスプレイを1台、学生パソコン・ディスプレイを2台接続可能。
  • ※2SXGAを超える解像度の場合は、オプションにて対応。
  • ※3パソコン・ディスプレイは、使用する解像度で２種類以上のリフレッシュレートに対応しているものをご使用ください。
  • ※4ビデオ信号（NTSC）はアップスキャンコンバータによりアナログRGB信号に変換して転送。
  • ※5ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
  • ※6先生用音声ユニットの接続端子数です。オプションのLNET連動音声セレクタ『LSW-SV73M』を使用して、画像ソースの選択と連動して音声ソースの切替えができます。

仕様

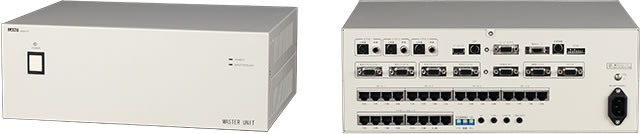

画像マスター装置　機器仕様

画像マスター装置『LNET-M680』

型番 LNET-M680
映像入力 アナログRGB × 3（D-Subミニ15Pin）、 ビデオ（NTSC） × 3（S映像端子/映像端子）※1
映像出力 アナログRGB × 4（D-Subミニ15Pin）
  • 先生用PCの折り返し用出力 × 2
  • 確認用ディスプレイ用出力 × 1
  • プロジェクタ用出力 × 1
スチューデントユニット出力用ポート × 4※2
接続方式 4ライン × 8台までのデイジーチェーン方式※3
消費電力 AC100V　±10% (50/60Hz)　 60W以下
外形寸法 370(W) × 280(D) × 132(H) mm （但し突起部分を除く）
重量 約4.2kg
付属品
  • マーキング用USBマウス（延長ケーブル含む） × 1式
  • 先生PC～マスター装置間用RGBケーブル（D-Subミニ15Pinオス～オス 3m） × 2本
  • RS-232Cケーブル × 1本
  • モジュラーケーブル × スチューデントユニット台数分
  • ターミネータ × 1式
  • 電源ケーブル × 1本
  • アース線 × 1本
  • コンソールソフト・セットアップCD × 1枚
  • マニュアル・セットアップCD × 1枚
  • ※1ビデオ信号（NTSC）はアナログRGB信号（SXGA）に変換して中間ディスプレイに転送。
  • ※2モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイに転送。
  • ※3RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルにて接続します。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。

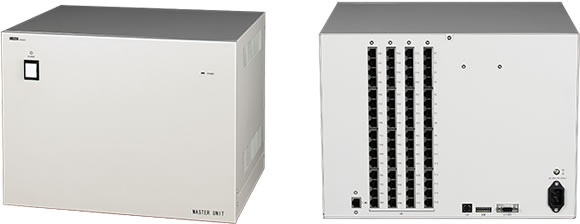

音声マスター装置（ランダムペアユニット）　機器仕様

音声マスター装置『LNET-A680』

型番 LNET-A680
用途 会話機能やランダムペア機能など、システムの音声を制御する主装置（先生用）
接続方式 32ポートのスター型
消費電力 AC100V　±10% (50/60Hz)　 400W以下（スチューデントユニット32台接続時）
外形寸法 370(W) × 300(D) × 275(H) mm （但し突起部分を除く）
付属品
  • モジュラーケーブル × スチューデントユニット台数分
  • RS-232Cケーブル × 1本
  • ターミネータ × 1式
  • 電源ケーブル × 1本
  • アース線 × 1本

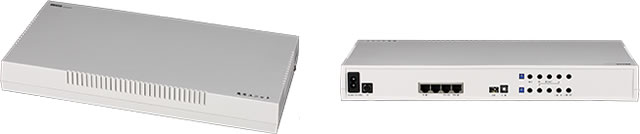

先生用音声ユニット　機器仕様　※画像マスター装置付属品

先生用音声ユニット『LNET-T680』

型番 LNET-T680
用途 先生側で使用する音声機器を接続するための先生用ユニット
音声入力 ライン（ステレオミニジャック） × 1、マイク（モノラルミニジャック） × 1
音声出力 ライン（ステレオミニジャック） × 1、マイク（モノラルミニジャック） × 1、ヘッドフォン（ステレオミニジャック） × 1
電源 AC100V　±10% (50/60Hz)　 40W以下
外形寸法 400(W) × 200(D) × 48(H) mm　突起部除く

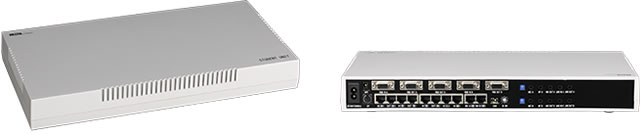

スチューデントユニット　機器仕様

スチューデントユニット『LNET-S680』

型番 LNET-S680
接続台数 学生パソコン × 2台、中間ディスプレイ（教材提示用ディスプレイ） × 1台
映像入力 学生パソコン接続端子 × 2（アナログRGB D-Subミニ15Pin）
※マスター装置からの映像信号はモジュラーケーブルにて入力
映像出力 学生ディスプレイ接続端子 × 2（アナログRGB D-Subミニ15Pin）
中間ディスプレイ接続端子 × 1（アナログRGB D-Subミニ15Pin）
音声入力 ライン（ステレオミニジャック） × 2、マイク（モノラルミニジャック） × 2
音声出力 ライン（ステレオミニジャック） × 2、マイク（モノラルミニジャック） × 2、ヘッドフォン（ステレオミニジャック） × 2
電源 AC100V　±10% (50/60Hz)　 40W以下
外形寸法 400(W) × 200(D) × 48(H) mm　突起部除く
付属品
  • 学生パソコン～スチューデントユニット間RGBケーブル
  • 電源ケーブル × 1本
  • アース線 × 1本
  • ※製品の仕様・デザイン等は予告なしに変更することがあります。
  • ※『LNET』は、当社の登録商標です。その他の会社名、製品名は各社の商標または登録商標です。
