• 本製品は製造・販売を終了いたしました。

双方向画像音声転送システムLNET-675仕様

双方向画像音声転送システム LNET-675 ハードウェア方式だからできる画像と音声のリアルタイム転送

システム仕様

対応信号 アナログRGB
転送方式 ハードウェア転送
転送方向 双方向（先生側←→学生側）
送信：一斉転送・グループ転送・個別転送　受信：個別
中間ディスプレイ接続台数 / システム 最大32台※1
学生パソコン・ディスプレイ接続台数 / システム 最大64台※1
スチューデントユニット接続台数 / システム 最大32台※1
対応解像度 SXGA（1280 × 1024）※2 ※3
送信ソース数 アナログRGB × 3
ビデオ（NTSC） × 3※4 ※5
TBC付きアップスキャン
コンバータ		 XGA（1024 × 786）対応
音声転送 双方向（先生側←→学生側）
送信：一斉転送・グループ転送・個別転送　受信：個別転送
音声仕様 ステレオ音声対応
音声ソース数 ライン × 1※6 ※7
マイク × 1※6 ※7
接続方式 4ライン × スチューデントユニット 8台までのデイジーチェーン方式※8
接続ケーブルの本数 4本※9
  • ※1スチューデントユニット最大32台接続可能。スチューデントユニット1台につき中間ディスプレイを1台、学生パソコン・ディスプレイを2台接続可能。
  • ※2パソコン・ディスプレイは、使用する解像度で２種類以上のリフレッシュレートに対応しているものをご使用ください。
  • ※3標準仕様を超える解像度にも多数の対応実績がございます。詳しくは営業部までお問合せください。
  • ※4ビデオ信号（NTSC）はアップスキャンコンバータによりアナログRGB信号に変換して転送。
  • ※5ビデオの静止画は機種により乱れることがありますので、TBC内蔵型のビデオデッキをお勧めします。
  • ※6マスター装置に標準装備の入出力端子の数です。
  • ※7LNET連動音声セレクタ『LSW-SV73M』を導入すると音声ソースの数をライン入力 × 6、マイク入力 × 2に拡張して、画像ソースの選択と連動して音声ソースの切替えができます。
  • ※8RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルにて接続します。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
  • ※9マスター装置に1台のスチューデントユニットを接続するために必要なモジュラーケーブルの本数です。デイジーチェーンで後段のスチューデントユニットを接続する場合も同様のケーブルを使用します。

機器仕様

マスター装置（先生用）

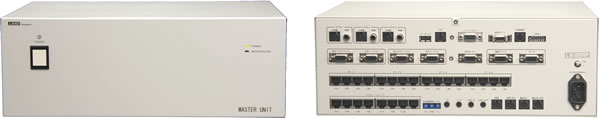

LNET-675 マスター装置写真

型番 LNET-M675F LNET-M675U
映像入力 アナログRGB × 3（D-Subミニ15Pin）
ビデオ（NTSC） × 3（S映像端子/ビデオ映像端子）※1
映像出力 アナログRGB × 4（D-Subミニ15Pin）
  • 先生用PCの折り返し用出力 × 2
  • 確認用ディスプレイ用出力 × 1
  • プロジェクタ用出力 × 1
スチューデントユニット出力用ポート × 4※2
音声入力 マイク × 1（ミニジャック）
ライン × 1（ミニジャック）
音声出力 ヘッドフォン × 1（ミニジャック）
ライン × 1（ミニジャック）
キーボード・マウス※3 キーボード：ミニDIN 6ピン（メス） × 2
マウス：ミニDIN 6ピン（メス） × 2		 USB Aコネクタ × 1　USB Bコネクタ × 1
消費電力 AC100V　±10% (50/60Hz)　 60W以下
外形寸法 370(W) × 280(D) × 132(H) mm （但し突起部分を除く）
重量 約4.2kg
付属品
  • マーキング用USBマウス（延長ケーブル含む） × 1式
  • 先生用ヘッドセット × 1セット
  • 先生PC～マスター装置間用RGBケーブル（D-Subミニ15Pinオス～オス 3m） × 1本
  • 先生PC～マスター間接続ケーブル × 1本
  • S端子ビデオケーブル × 1本
  • ステレオミニプラグケーブル × 1本
  • ターミネータ × 4セット
  • 電源ケーブル × 1本
  • アース線 × 1本
  • マニュアル × 1式
  • ※1ビデオ信号（NTSC）はアップスキャンコンバータによりアナログRGB信号に変換して転送。
  • ※2モジュラーケーブルで接続したスチューデントユニットを経由して中間ディスプレイ/学生ディスプレイに転送。
  • ※3キーボード・マウスはPS/2タイプに対応しています。USBタイプをご希望の場合はご相談ください。

操作ボード（先生用）

LNET-675用操作ボード
品名 標準操作ボード　※1 レイアウト対応操作ボード　※1
型番 LNET-C675S LNET-C675F　※2
電源 マスター装置より供給
外形寸法 296(W) × 248(D) × 31.5(H) mm （但し突起部分を除く）
重量 約1.5kg
備考 操作ボード上の座席レイアウトは、ヨコ8列 × タテ10段です。 教室のレイアウトに合わせて、学生座席ボタンを自由に配置することができます。
  • ※1操作ボードはどちらかを選択することができます。
  • ※2型番は採用頂いた後に決定致します。

スチューデントユニット（学生用）

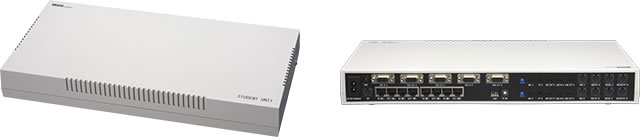

スチューデントユニット『LNET-S675P』

型番 LNET-S675P LNET-S675U
接続台数 スチューデントユニット1台につき、中間ディスプレイ1台、学生パソコン・ディスプレイ2台を接続可能※1
映像入力 学生パソコン接続端子 × 2（アナログRGB D-Subミニ15Pin）
※マスター装置からの映像信号はモジュラーケーブルにて入力
映像出力 学生ディスプレイ接続端子 × 2（アナログRGB D-Subミニ15Pin）
中間ディスプレイ接続端子 × 1（アナログRGB D-Subミニ15Pin）
音声入力 マイク × 2（ミニジャック）
ライン × 2（ミニジャック）
音声出力 ヘッドフォン × 2（ミニジャック）
マイク × 2（ミニジャック）
ライン × 2（ミニジャック）
キーボード・マウス※2 キーボード：ミニDIN 6ピン（メス） × 4
マウス：ミニDIN 6ピン（メス） × 4		 USB Aコネクタ × 2　USB Bコネクタ × 2
消費電力 AC100V　±10% (50/60Hz)　 40W以下
外形寸法 400(W) × 200(D) × 48(H) mm
重量 約1.5Kg
付属品
  • スチューデントユニット～スチューデントユニット間ケーブル × 1（4本組8Pin～8Pinモジュラーケーブル）※3 ※4
  • 学生パソコン接続RGBケーブル × 1（アナログRGB D-Subミニ15Pinオス～オス）
  • 電源ケーブル × 1
  • アース線 × 1
  • ※1使用するコンピュータ・ディスプレイは使用する解像度で、2種類以上のリフレッシュレートに対応しているものをご使用ください。
  • ※2キーボード・マウスはPS/2タイプに対応しています。USBタイプをご希望の場合はご相談ください。
  • ※3RJ45（8極8芯）プラグのモジュラーケーブルで当社独自のツイストを行った専用ケーブルです。形状が同じでもLANケーブルや他社製ケーブルはご使用になれませんのでご注意下さい。
  • ※4教室のレイアウトに応じて適切な長さのケーブルを添付して出荷いたします。
  • ※5スチューデントユニットの上に中間ディスプレイ乗せることができます。

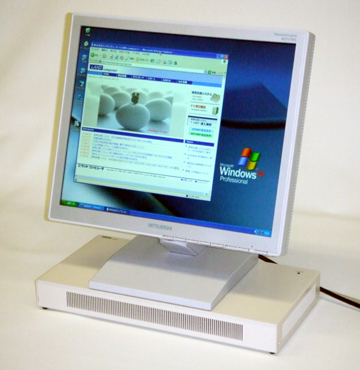

    ディスプレイを乗せたイメージ写真 スチューデントユニットの上に中間ディスプレイ乗せている写真
  • ※製品の仕様・デザイン等は予告なしに変更することがあります。
  • ※LNETは、当社の登録商標です。その他の会社名、製品名は各社の商標または登録商標です。
